VMware Cloud Foundation — VMware 全栈云平台简介

VMware Cloud Foundation 是 VMware 的全栈云平台，是 VMware 过去十多年中在软件定义数据中心领域最佳实践的总结，包含了计算 (vSphere)、存储 (vSAN) 和网络 (NSX) 虚拟化方案和云管平台 (Aria)，帮助用户实现数据中心资源的池化管理和云化调度，是用户搭建企业级云平台的理想选择。

软件定义的数据中心

在大家的直观印象中，数据中心是由各种硬件构成的：服务器、存储、交换机、防火墙、路由器、负载均衡等等。软件定义数据中心 (Software Defined Data Center，简称 SDDC) 就是在这些硬件上通过软件构建出一个虚拟化的基础设施层，通过这个基于软件的架构来提供计算、存储、网络等服务功能。

软件定义数据中心实现了硬件资源的池化管理，分布在各个硬件中的计算、存储、网络资源可以被虚拟化软件集中起来，成为一个共享使用的资源池，各个应用按需申请和使用这个资源池中的资源，从而大大提高了数据中心资源的利用率。

VMware Cloud Foundation 就是一个能够帮助用户轻松实现软件定义数据中心的基础架构平台，其中的 vSphere、vSAN、NSX 分别实现了计算、存储、网络资源的虚拟化并形成资源池，该资源池通过云管平台 Aria 来进行统一管理和调配，并为使用者提供自助式的服务界面来实现私有云的功能。

1． 运维管理上的便利

基于 VMware Cloud Foundation 的软件定义数据中心首先带来的好处就是运维管理上的灵活和便利，提高了数据中心资源的利用率。

VMware Cloud Foundation 通过虚拟化把应用和底层的硬件彻底隔离开来，带来管理上的便利：

2. 提高运维服务等级 SLA

软件定义的数据中心可以帮助 IT 运维团队显著提高基础架构的运维水平，并进而提高整个数据中心的服务等级 SLA。VMwae Cloud Foundation 为运维团队提供了专用的工具 Aria Operations 来及时发现并解决数据中心内的各种问题，从而提高运维效率和质量。

现代的数据中心有数以百计的服务器，上面运行着上千个虚拟机，还有各种网络设备和存储，管理运营数据中心是一个巨大的挑战：需要监控的对象超出人力所及的范围，需要分析的报警数据根本来不及处理。在这样的压力下，用人工方式来管理肯定是行不通的。Aria Operations 会代替管理员监控数据中心内的所有设备 (不管是安装了 vSphere 的服务器还是第三方的网络设备)，而且24小时不间断，不会漏掉任何报警信息。但是它不会简单地把收到的信息直接呈现给管理员，而是经过整理和分析之后进行总结，过滤掉关于同一故障的大量冗余信息，最后以三个非常简单的超级指标形式展现：健康状况、系统风险、运行效率。管理员可以通过 Aria Operations 及时发现和解决问题，采取措施预防潜在风险和提高运行效率，来保证整个数据中心的服务质量等级 SLA。

在一台虚拟化的服务器上，可能会有成百上千个软件在运行，每个软件都会产生日志，很多软件还会产生不止一个日志。日志管理工具 Aria Operations for Logs 可以帮助管理员来更加高效地管理这些日志，主要体现在以下两个场景：

3．高效利用资源

VMware Cloud Foundation 也为软件定义数据中心提供了智能化的运维平台 Aria Operations ，来帮助用户来高效充分地利用资源 。

在传统的数据中心中，资源的分配不当是一个非常常见的问题。在项目开始的时候，因为无法准确估计资源 (CPU、内存、存储) 用量，超量申请是一个常见的情况；而项目结束后，又有大量的虚机没有及时注销，造成资源的浪费。在 VMware Cloud Foundation 环境中， Aria Operations 监控着软件定义数据中心中所有资源的使用情况，它会以报表的形式来展示各个虚机的资源分配是否适当，对于空闲的虚机或资源超配的虚机，可以及时提醒是否要回收这些空闲的资源，在管理员确认后可以自动回收，从而保证整个数据中心内资源的充分利用。Aria Operations 也会及时发现资源分配不够的虚机，管理员可以根据需要随时动态添加资源，来保证虚机上应用的正常运行和性能表现。

Aria Operations 可以跟 vSphere 相配合来实现虚机的调度，以保证虚机在最适合的硬件平台上运行，并使资源的利用最大化。vSphere 中的虚机调度功能是 DRS (Distributed Resource Scheduler)，用于在 vSphere 集群内部保持负载均衡，如果有服务器过于繁忙的话，就把它上面运行的部分虚机迁移到其他比较空闲的服务器上去，从而使整个集群内的服务器都运行在一个工作负载和资源消耗比较均衡的状态。Aria Operations 中的虚机调度能力称之为“Workload Placement (工作负载放置)”，它也是利用 DRS 来实现的，区别在于 Workload Placement 则是更高一级的调度功能，它可以跨集群来迁移虚机，实现多个集群之间的负载均衡。利用这一功能可以把虚机分布在每一台服务器上，让每一台服务器都均衡地承担工作负载，这样不容易造成资源申请的竞争，从而保证每个虚机的性能；也可以做到把关键应用自动地调度到配置最高的服务器上去运行，以保证关键应用的性能表现。

4． 基础架构内生的安全保护机制

VMware Cloud Foundation 在软件基础架构中内置了完善的安全机制，使得软件定义的数据中心比传统数据中心有着更高的安全性，可以充分保护用户应用和数据的安全。

首先在底层架构上，vSphere 提供了完备的安全机制，包括：ESXi 服务器安全启动和虚机安全启动，支持物理 TPM 和为虚机提供 vTPM，支持微软基于虚拟化的安全 VBS 机制、Intel SGX 安全机制，并且从根本上建立了完备的可信计算体系 Trust Authority。

在数据层面， vSphere 和 vSAN 都提供数据加密功能，采用对称加密算法 XTS-AES-256 来对虚机进行加密。即使是 vMotion 在物理服务器间动态迁移虚机时，也会对网络上传输的虚机数据进行加密。

在网络层面 ，传统的数据中心一般把物理防火墙部署在数据中心的出口处，称之为边界防火墙 (Perimeter Firewall)，来控制数据中心对外的网络通信。边界防火墙虽然能够很好地控制来自于外部的南北向流量，但是对于数据中心内部的东西向流量却没有任何的防范措施。信息安全要求采用零信任 (Zero Trust) 机制，假设安全威胁无处不在，即使是在数据中心内部。NSX Firewall 所提供的分布式防火墙使得东西向流量的控制成为可能，它能够对每一台虚机提供防火墙服务，并且根据业务需要来划分网络“微分段 (Micro Segmentation)”。可以利用微分段在数据中心内部对虚机进行隔离，把不同业务部门的虚拟服务器分隔在不同的微分段里，跨微分段的访问是绝对不可能发生的；在同一微分段内部，还可以根据业务需要在虚机之间设立防火墙，确保虚机之间只有进行必需的网络通信，从而最大限度地提高了虚机的安全性。

5． 为关键应用提供高可用方案

在数据中心中，有很多应用支撑着企业的的关键业务，它们是不能够随便停机的，需要为这些关键应用提供高可用 HA (High Availability) 方案。软件定义数据中心因为已经把资源虚拟化了，在高可用方案设计上比之传统的数据中心有着更多的优势。

首先 vSphere/vSAN 集群就是一种天然的高可用平台，虚机和数据都存放在 vSAN 所提供的分布式共享存储里，并且有数据冗余备份。如果某一台服务器宕机了，它上面的虚机就可以在另外一台服务器上重新启动起来，在短时间重新恢复应用服务。这个时间间隔就是 RTO (Recovery Time Objective) 指标，它定义的是能容忍的恢复时间。

如果要求 RTO 为零， vSphere 还有一个零宕机的功能叫 Fault Tolerance (FT)。FT 技术的工作原理是把需要保护的虚机和备份虚机运行在两台服务器上，通过 vLockstep 技术来保证两台虚机的同步运行，可以实现主备虚机的数据和运行状态的完全一致。当主服务器发生故障时，备份虚机可以马上接管，从而实现 RTO和 RPO (Recovery Point Objective，能容忍的最大数据丢失量) 目标都为零的最高可用等级。

上面两种是主机级的 HA 方案，VMware 还有站点级的高可用方案 (通常叫灾备方案)。

最基本的灾备方案是 LSR (Live Site Recovery，原来叫 Site Recovery Manager)，它可以把受保护的虚机实时备份到另一个站点，当受保护站点发生灾难时，在备份站点可以把备份虚机启动起来，实现应用的不间断。这种方案最高可以实现 RPO 目标为1分钟的灾备。

另外一种更加高级的灾备方案是利用 vSAN 延伸集群 (Stretch Cluster) 来实现双活数据中心。在位于两个站点的数据中心内分别部署一套 vSAN 集群，然后把这两个集群配置成一个 vSAN 延伸集群。可以为关键应用定义最高等级的存储策略为跨站点数据保护，即关键应用的数据同时保存在两个站点。两站点平时都可以正常运行各种应用，实现双活；当任一站点发生灾难时，另一站点可以利用备份数据快速启动受保护的关键应用。

在上述 HA 方案中，当应用故障恢复 (failover) 时，需要保持网络的连通性以让它继续对外提供服务。NSX 虚拟化网络为受保护的应用提供了独立的 IP 地址空间，应用的 IP 地址空间可以跟随着应用走，备份虚机恢复后，NSX 会自动为它配置所需的 IP 地址。除此之外，NSX 也为应用提供了全局的网络配置，包括：防火墙规则、路由表等等，这些网络配置也会跟随着应用一起迁移到新的运行环境。再配合软件定义的负载均衡 ALB (Avi Load Balancer) 所提供的全局负载均衡 GSLB (Global Server Load Balancing) 功能，可以把所有的服务请求自动转发到新的运行环境中来，对于应用客户端而言实现无缝切换。

6． 快速响应业务需求

传统的数据中心中的基础架构由 IT 运维团队负责，业务团队需要申请资源或其他的变更时，需要填写电子工单来申请，经过审核批后再分配给具体的运维人员来手工实施，整个流程往往需要几天的时间。基于 VMware Cloud Foundation 的软件定义数据中心可以通过 Aria Automation 所提供的自助式服务来更加快速地交付这种服务请求，被加速的部分是实施部署阶段的工作，把原来手工完成的工作用 Aria Automation 来自动化完成，不但速度快，而且还可以避免手工操作过程中的错误。

Aria Automation 使用应用蓝图 (Application Blueprints) 来描述应用部署的拓扑结构，并按照应用蓝图描述来把应用部署到 IT 运行架构上去。手工部署应用经常因为运行环境的不同而产生问题，管理员需要花比较多的时间来排错，自动化部署避免了手工部署的这些问题，同一个应用蓝图可以被迅速地部署到任何一个云计算环境中。Aria Automation 的应用部署自动化对于复杂的多层架构的应用特别有帮助，可以很好地支持 DevOps，自动化部署可以保证应用在整个开发、测试、生产过程中的一致性，避免任何运行平台的差异、应用配置的错误或其他手工操作的出错，从而帮助应用的持续集成和交付以更好地应对业务需求的变化。

VMware Cloud Foundation 产品

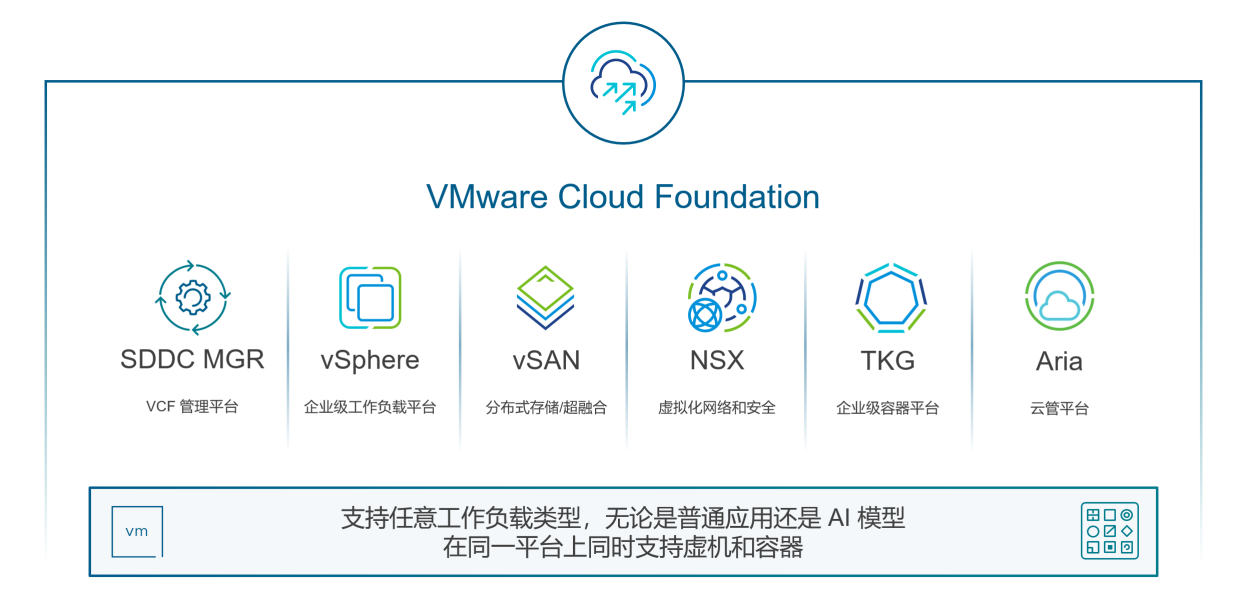

通过上面的介绍可以看到，软件定义的数据中心可以为我们带来诸多的好处和便利，VMware Cloud Foundation 把 VMware 在软件定义数据中心实践中发展起来的各种工具和方案整合在一起，作为一个整体平台来提供给用户。用户可以通过购买 VMware Cloud Foundation (简称 VCF) 的订阅许可来获得这一全栈云平台，其中主要包含以下组件：

以上是 VMware Cloud Foundation 产品的基本核心组件，其他的功能都以附加功能 (Add-on) 的形式来提供，主要的附加功能有以下几种：

限于篇幅，这里只是介绍了 VMware Cloud Foundation 的一些主要的功能和应用场景，如果您对 VCF 有更多的问题和需求，请填写线上调查问卷，留下您的联系方法，VMware 会有专人跟您联系的。
