香港葵涌永昇自动化冷库BIM设计工程及运维项目赏析

运维对接

模型最终需要通过运维公司审核，所有运输设备和公用设备的品牌、参数、立体货位的编码都必须与运维公司提供的数据一致。

▲运维公司模型参数对接

同时为提高建模效率，将其拆解融合到不同专业的细分工作流程中，在土建模型方面，着重于原有框架结构的改造方案实施分析与内保温系统的布置方案分析。由于本项目原有结构有部分损坏和大面积混凝土剥离的情况，需要进行加固和修补，针对这部分内容，在原有图纸翻建模型的基础上结合现场修复情况和改造加固图纸为客户对加固方案进行分析与建模，保证加固方案的可行性。

内保温系统的实施方面，根据保温布置图，配合现场保温喷涂施工建立相关模型，将地面、内外墙体、天花板等区域的保温涂覆进行精细化建模，以便于后期运维时能够清楚了解保温涂覆前的隐蔽工程情况。

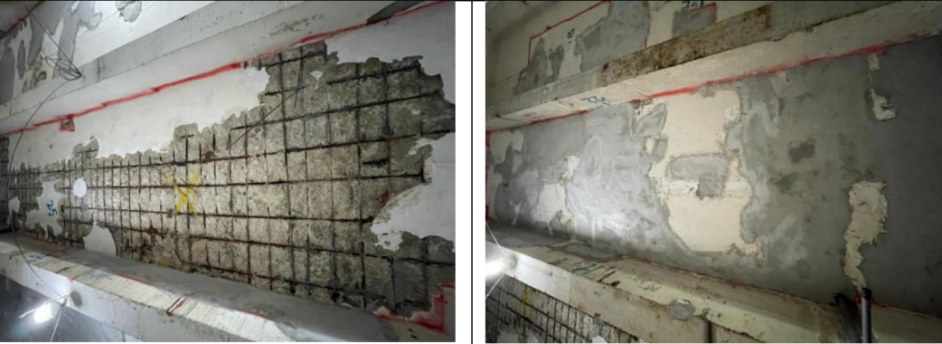

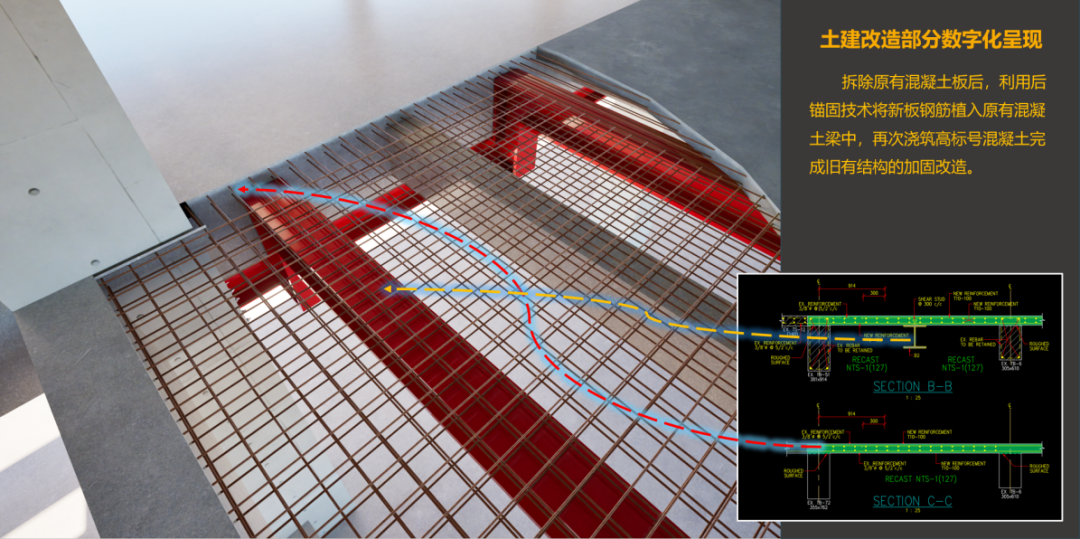

▲结构损坏与修补

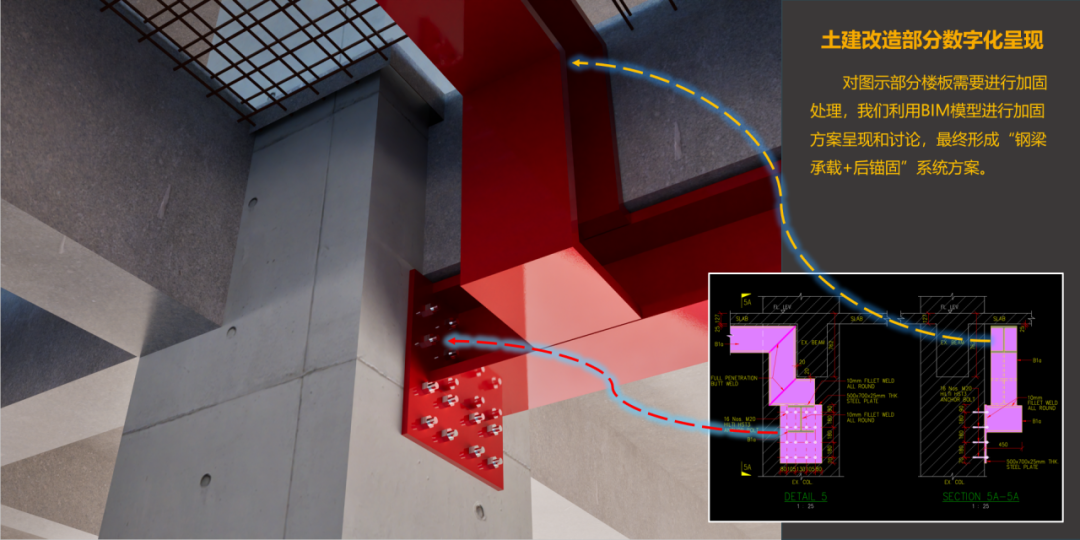

▲框架加固增加钢梁方案分析1

▲框架加固增加钢梁方案分析2

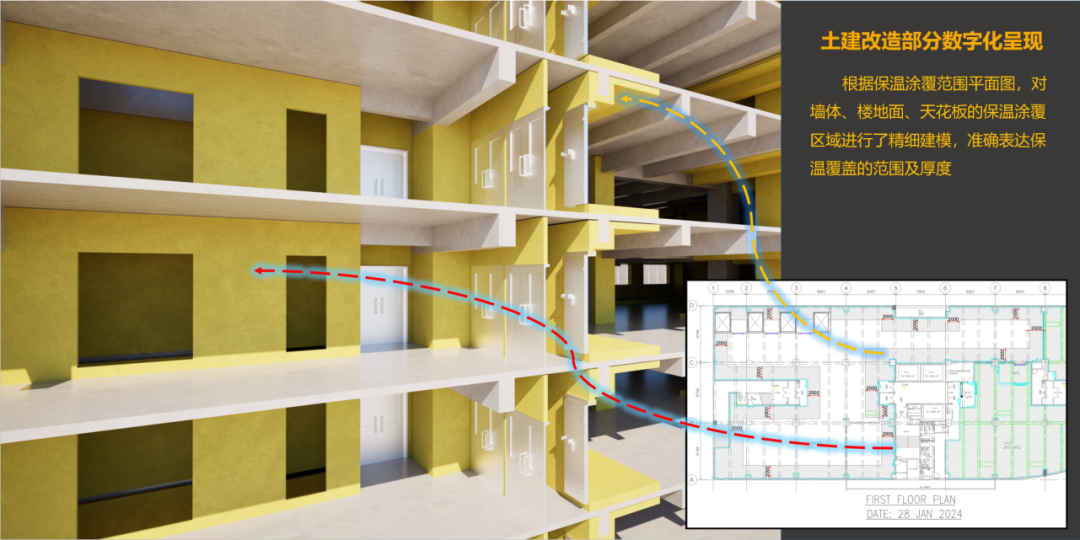

▲保温涂覆情况分析

在公用专业模型方面，着重于管道系统的整体布置与于实施可行性分析，以及将来地坪保温覆盖后地坪加热系统隐蔽工程的表达。

管道系统的实施依赖于管道支吊架系统的正确布置与安装，所建模型精细表达了支吊架系统随管道路由的布置方案。

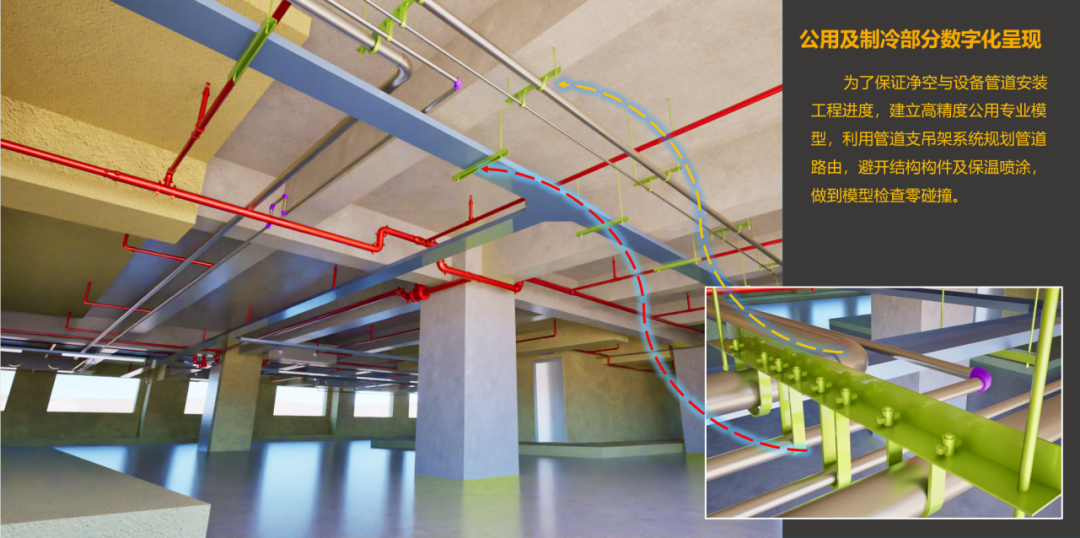

▲支吊架系统布置分析

地坪加热系统不同于一般管道系统，属于隐蔽工程。在后期维护时，一旦地坪加热系统出现问题，研判问题管道位置是很困难的，往往需要扩大面积破坏地坪保温。针对该问题，对地坪加热管道进行精细化建模，方便运维阶段问题的查找与修复。

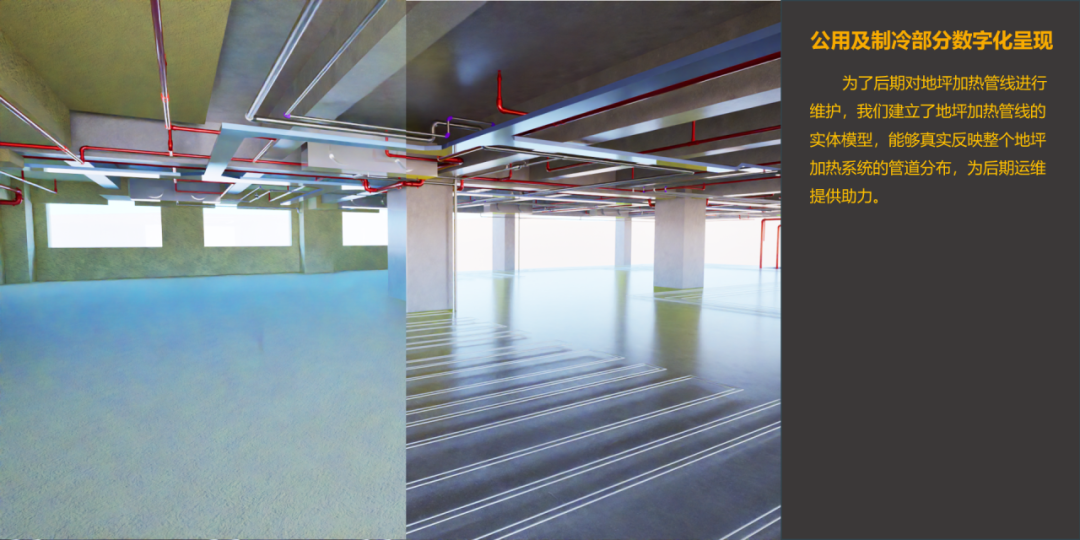

▲地坪加热系统精细建模

运输设备的建模为本次项目的重点，客户要求运输设备的模型是智慧运维模型的核心，需要匹配LOD500的精度。

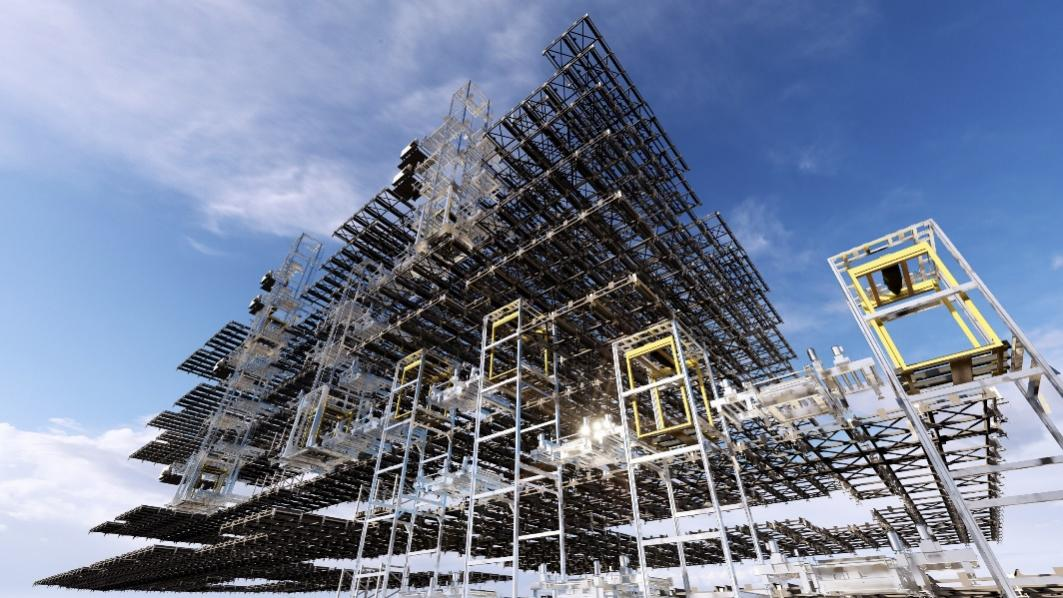

▲运输系统精细建模

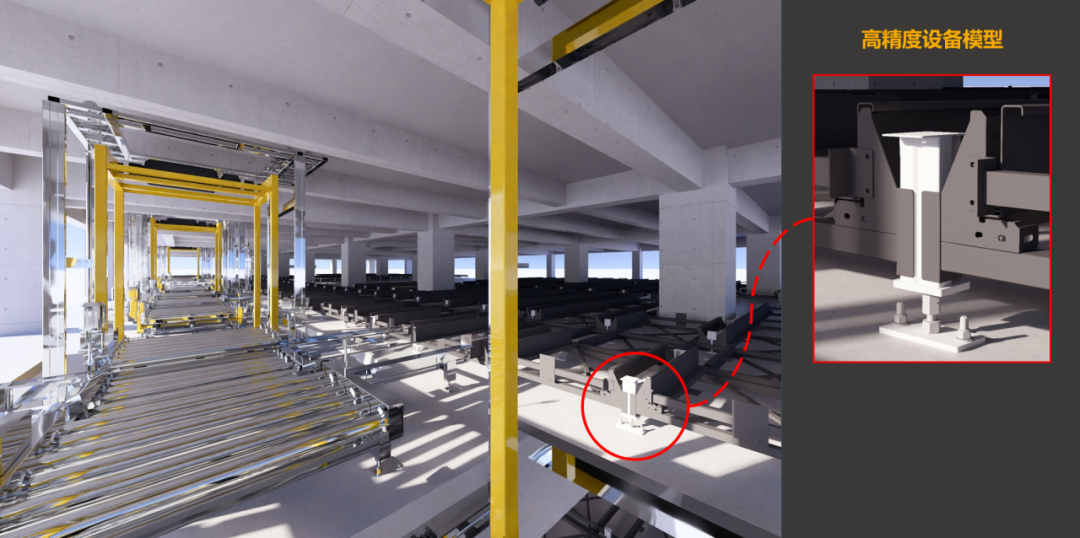

▲运输系统零件模型

模型不仅在几何参数方面严格按照客户需求，而且在非几何参数方面，为了模型验收和后期运维做了充分的准备，所有的机械类设备，都配合客户进行了完整参数的输入，以满足后期智慧化运维时，设备管理系统能够顺利读取模型中的相关设备信息。

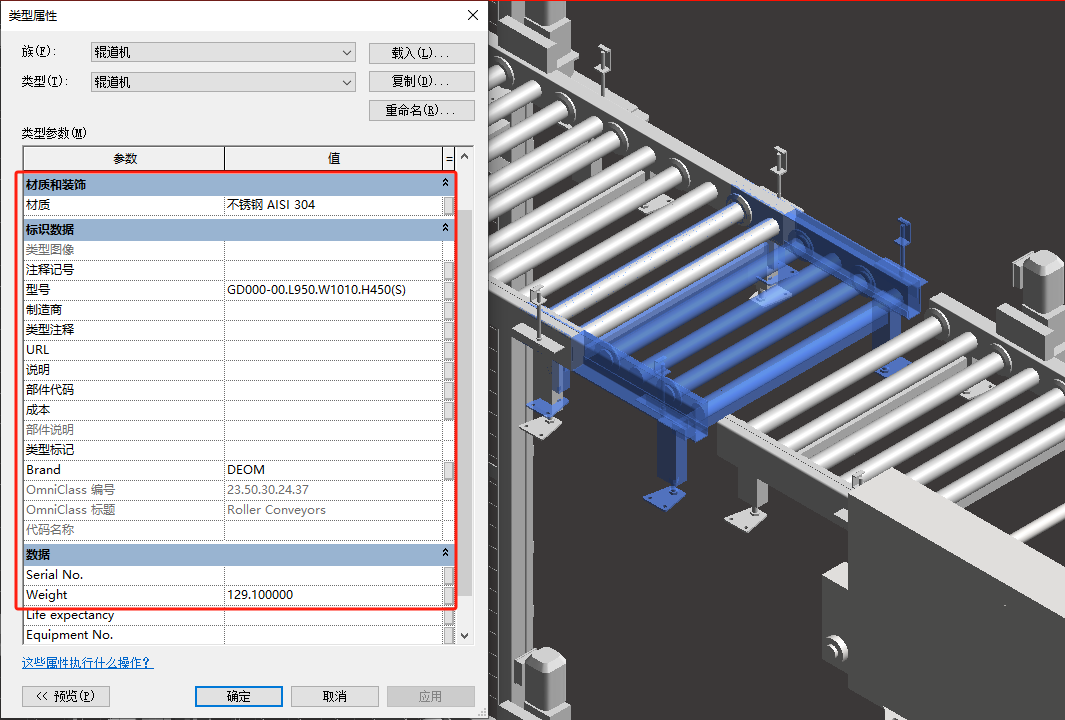

▲机械设备非几何参数

同时针对仓储管理系统（WMS）和仓储设备管理系统（WCS）的使用需求，对所有货位都进行了编码，以便后期对接运维，系统可以直接读取模型中的编码信息，将货物的存取过程通过模型进行可视化表达。

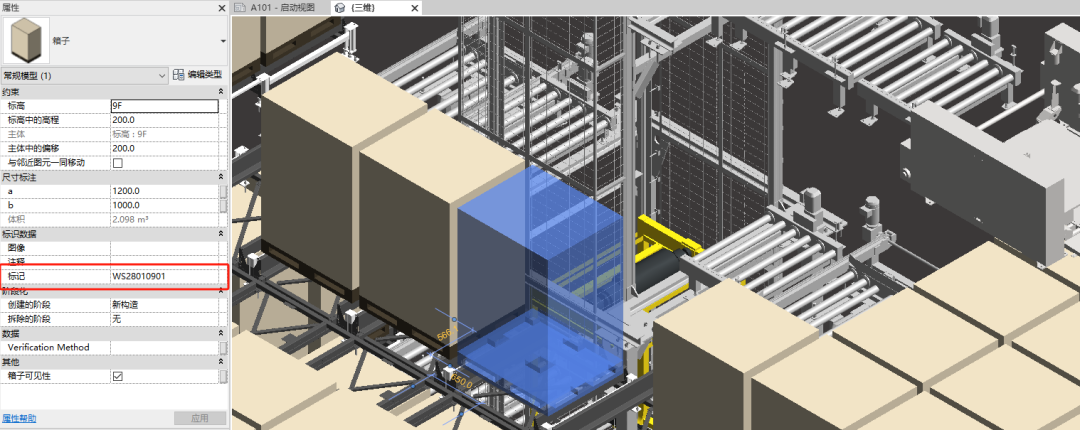

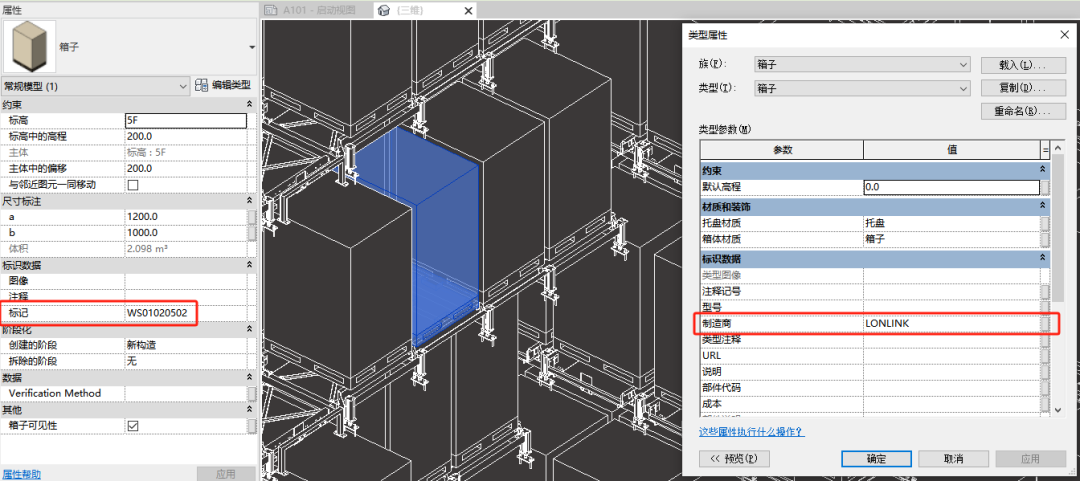

▲货位编码

在新技术应用方面，本项目中首次采用了激光扫描技术配合BIM模型对管道路由进行校准。由于本项目模型将直接应用于运维，所以需要以实际施工的管道布置对模型管道路由进行校正，以满足运维模型的精度要求。

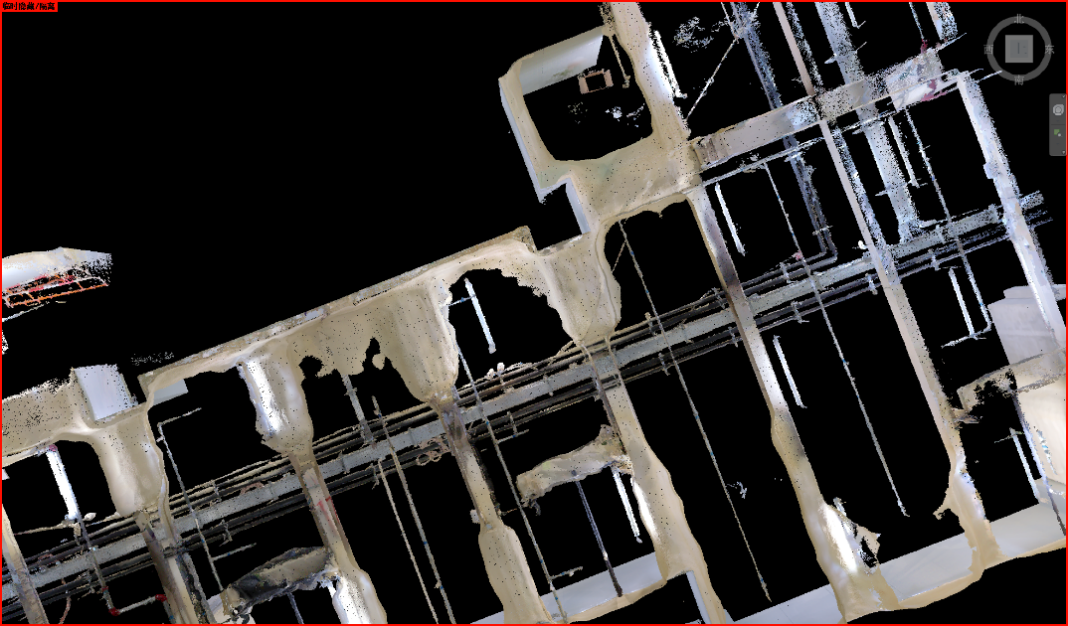

▲现场激光扫描点云模型

目前，该模型已经由客户和运维实施公司验收合格，成功对接到冷库的智慧运维平台中，正在进行平台测试，永昇智慧冷库整体智慧化运行预计于明年上线运行。

▲模型进入智慧化管理平台运行界面

本项目的顺利实施意味着我司在BIM技术应用上达到了一个新的高度，BIM技术应用的能力和建模精度正在逐步与国际接轨，为今后公司出海接取国际项目打下了坚实稳定的基础。
