污染源在线监控综合管理平台

1 背景概况

随着我国经济及城市化的快速发展，环境保护在城市建设中起着越来越关键的作用。以来，对于工业污染源的监督管理、环保监督缺乏有效的监督手段，超标排放和偷排现象时有发生，环境监察工作任务重、难度大、压力更大。

基于上述背景，我司打造了一套为了减轻环境监察人员的工作压力、加大环境治理的监管力度、提高工作效率和管理水平，有效地改善环境状况的一套运行稳定、通讯可靠、操作简便、功能完备的污染源在线自动监控系统，以实现环境监控的自动化、网络化、现代化。

2建设要求

为确保信息化建设的可持续发展性、兼容性，建设系统必须满足以下重点要求：

1）系统采用B/S（浏览器/服务器）结构。操作人员在使用本系统时无须安装任何客户端本地软件，只要有电脑和网络的情况下，随时随地都可登陆本监控系统，实现真正意义上的移动监控。当本系统在升级以及维护时，在服务器端做统一部署即可，客户端无须做任何改动。

2）数据模型建设必须满足《污染源在线自动监控（监测）系统数据传输标准》（HJ/T212-2005）要求；《污染源在线自动监控（监测）系统数据采集传输仪技术要求》（HJ/T 477-2009）

3）系统的假定和约束：系统可使用GPRS无线传输或者以太网方式采集排放口数据；需配置一台连接在Internet上有固定IP的主机。

3建设目标

结合的实际情况，规划一套符合需求的规范化、智能化、高效化的信息化系统。运用信息技术、物联网技术、数据挖掘、空间信息技术和通讯技术等对污染行为、污染因子高效管控，对环境保护的各类信息进行深入挖掘与分析，突破单纯的物理世界空间的概念，进行全面立体感知，资源优化整合，全面建立集“动态立体感知、远程移动应用、智能信息管理、智慧决策应用”为一体的环保服务平台，结果以更智慧的方式保护全市人民的生态居行，服务经济、确保安全，为环境信息化建设突破当前困局、为实现“智慧环保”做出前瞻性的探索和实践，持续推进“转型升级、新型城市化、生态文明”建设。

4建设原则

根据项目建设的实际需要，系统在构架设计上应充分考虑到环保管理整体发展需求，统一规划、统一布局、统一设计，必须遵循以下技术原则：

（1）规范性原则

通过系统建设，进一步理清业务规范和流程，使业务执行规范化、业务办理流程化、管理维护方便化、信息系统模块化，通过信息化的手段将的职责真正落实到实际工作中去。增强环境监管、治理以及突发事件的应急处理水平。

（2）实用性原则

充分考虑当前环境管理工作实际，按照先易后难的原则，循序渐进，稳步推进，保证系统实用性。本着节俭、务实、高效的精神，充分挖掘和利用现有资源，减少重复投入。

（3）性原则

在注重系统实用性的前提下，尽可能采用、成熟的技术。在软件的开发思想上，严格按照软件工程的标准和面向对象的理论来设计。在系统设计上，应能满足跨平台、易移植、强兼容等要求，同时应具备良好的稳定性与可靠性，不易出现故障和异常情况。

（4）安全性原则

通过各种安全技术手段，保障系统运行的安全。遵守现行的各项保密制度和规定，尚未公开或不宜公开的数据与信息采取严格的安全保护措施。

（5）集约化原则

依托现有网络进行系统建设。系统软硬件等基础设施充分利用已有的信息化资源（网络线路、网络设备、服务器、数据库软件等），避免重复投资和资源浪费。

5系统简介

智易时代污染源在线监控综合管理平台通过对环境监察管理工作的内容及专业技术进行深入的研究与分析，根据国家环境部门发布的《环境信息网络建设规范》（HJ460-2009）、《环境保护应用软件开发管理技术规范》（HJ622-2011）、《污染源在线自动监控监测系统数据传输标准212-2005/2017》、《环境污染源自动监控信息传输、交换技术规范》（HJ_T352-2007）等标准协议，以环境监测点位数据传感体系为基础，针对环境现状及不同环境单位，运用新的环保理论研究成果和信息技术，建立智能化污染源在线监控综合管理平台。

5.1系统功能简介

通过结合GIS的应用，以业务信息和环境信息的空间化、可视化为目的，按在线监控、污染源管理、运行维护等内容，将监督主体、企业主体与环境要素客体有机的统一起来，在地图上及时、动态、形象的反映出监管区域内的企业、排放、监督状况，实现全区环境管理工作的可视化、透明化管理。满足当前环境管理需要，整合废水、废气监测、监控设施形成综合监测平台，并结合GIS服务平台，对监控因子、监控数据进行立体、可视化展示。

系统基本功能包括但不仅限于以下功能，可根据需求进行定制。

1) 一企一档：可实现对全市企业档案的电子化、归一化综合管理。

2) 实时监控：采用实时数据表格的形式，监控界面清晰直观。

3) 历史数据查询：可以对某个点位的时间段进行监测

4) 超标报警：可实时刷新，可记录报警处理方法。

5) 网络视频监控：可联络视频监控设备，对点位进行实时全面的监控

6) 报表：可对监测数据形成报表（日报表，月报表，年报表）

5.2系统设计

从功能架构上来看，可以分为物联感知层、基础支撑层和业务应用层，其层次关系如下图所示：

(1) 物联感知

污染源监测、环境质量监测等，具备一定网络条件，将整合物联感知层的监测数据，在应用层形成图形化界面为环保管理工作提供支持。

(2) 基础支撑

包括展示大屏、服务器、交换机、防火墙、网络等基础机房支撑设备及监控中心，支撑系统部署安装、安全运行的基础支撑设备设施。

(3) 业务应用

业务应用层为系统软件建设内容，按照建设体系，业务应用层分为污染源一厂一档、在线监控平台、环境管理一张图、手机APP等。

6系统建设

6.1污染管理一套数

信息资源是的重要资产，将排污企业全生命周期的所有的在环境管理、监察、处罚、监测等方面的台帐、报表、报告、数据等信息资源全部集中起来，并分门别类、依序编排，统一建档，结果为每个污染源形成一套全面的、全过程的、动态的、综合的并能真实反映污染源工作全貌的环保信息档案。通过污染源一厂一档管理系统的建设，对所有相关系统进行适当改造，可以方便整合其他业务系统中的数据。同时对污染源进行分门别类的管理。

6.2综合监管一平台

满足当前环境管理需要，基于现有资源，应用物联网、移动互联、GIS等技术，整合废水、废气监测、监控设施形成综合监测平台，并结合GIS服务平台，对监控因子、监控数据进行立体、可视化展示。其次，以实现监督规范化、智能化、解决现阶段人员不足、监督压力大为目标，建设环境监督台，规范监督工作程序，实现流程化、标准化、专业化。

6.3环境管理一张图

结合GIS的应用，以业务信息和环境信息的空间化、可视化为目的，按综合业务管理设计在线监控、污染源管理、数据分析等专题图，将管辖区内环境监管状况一览无余地展现于环境管理者面前，真正实现环境管理的全面、无盲区监管。将监督主体、企业主体与环境要素客体有机的统一起来，在地图上及时、动态、形象的反映出监管区域内的企业、排放状况，实现全区环境管理工作的可视化、透明化管理。

6.4平台建设内容

应用软件平台包括一系列实现特定功能的应用子系统，完整地覆盖环境管理业务的各个环节，满足环境管理业务的应用需求。

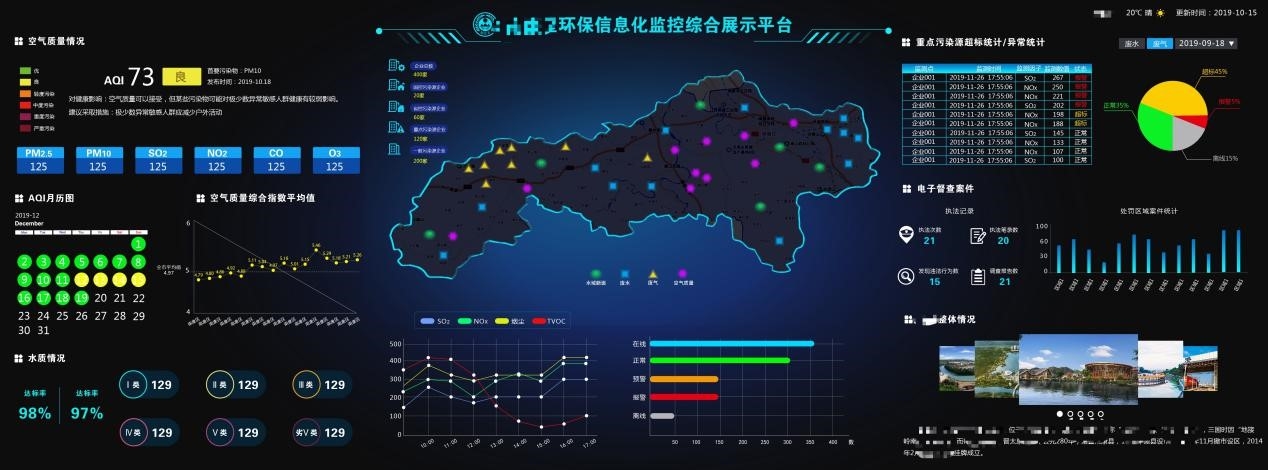

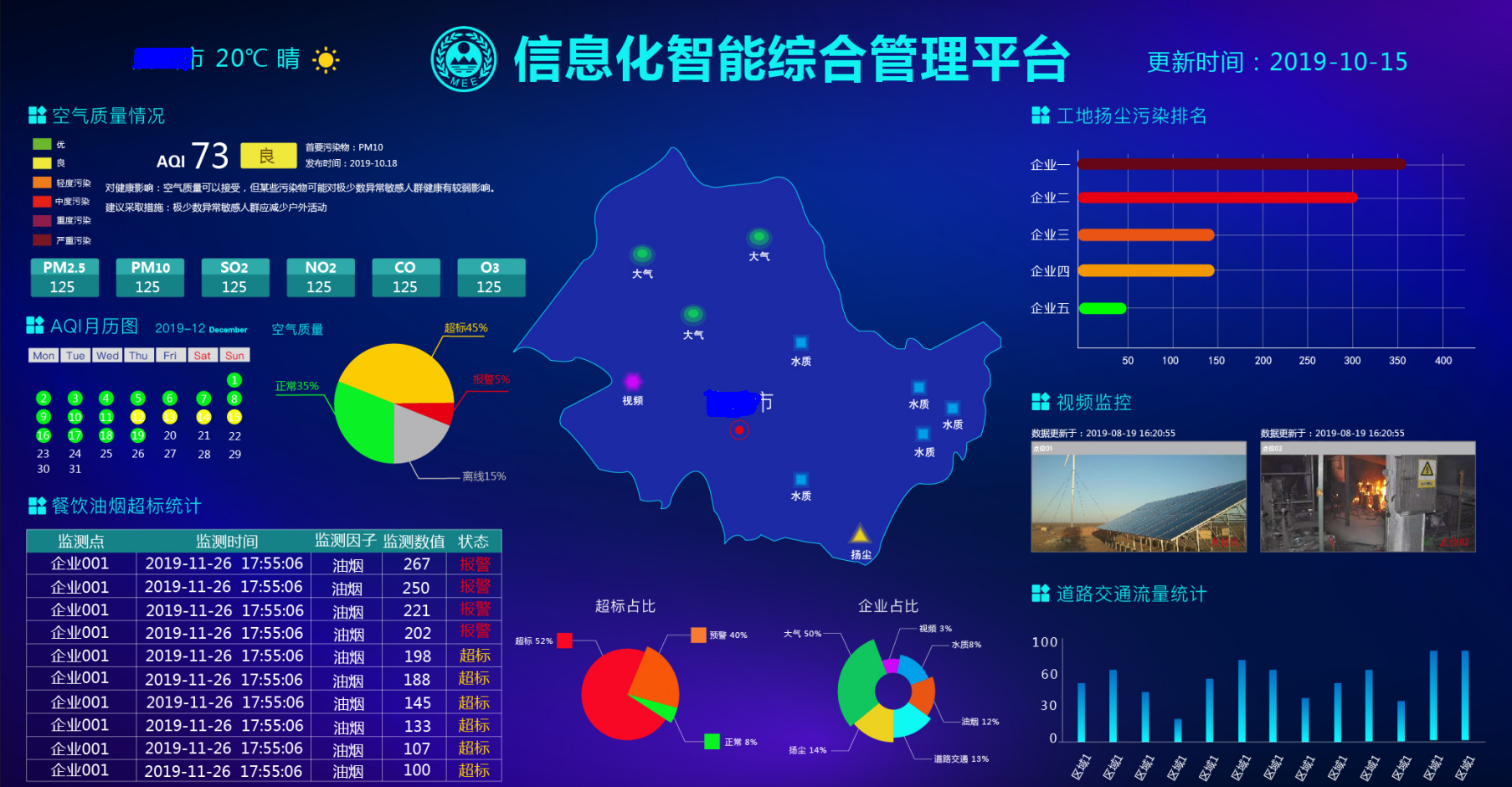

6.4.1领导“驾驶舱”

通过结合GIS应用，以业务信息和环境信息的空间化、可视化为目的，在一张图上及时、动态、形象的反映当前污染状况并做给出决策分析措施等，实现可视化、透明化的管理。

驾驶舱模块可根据需求进行定制，此模块简洁明了的展现当前的监测分析结果，可突出显示所有监测点位的实时位置，空气质量数据、污染源企业数据统计、排名、超标预警、对比分析、异常报警等数据结果，提供有效的数据分析结果，以便做出正确的实施措施，为领导决策提供依据。

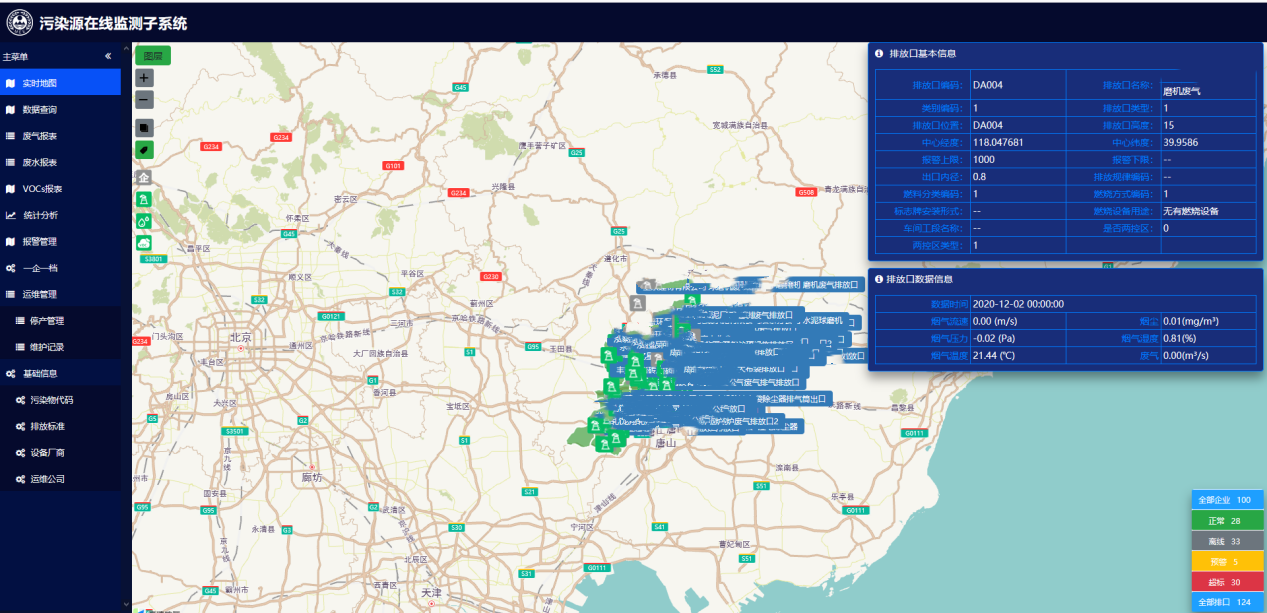

6.4.2实时地图

实时地图模块基于GIS地图实现本地区的所有污染源的废气、废水监测监控的专题图展示，同时在地图上展示所有污染源监测点位的分布情况，通过具体的点位分布可查询对应的监测点位的监测情况，包括监测点位、监测因子、监测值的情况。同时在地图上可清晰查看到各监测企业监测设备超标、异常、停止运行状况的汇总数据。

6.4.3数据查询

系统提供实时监控和历史监控的功能，主要监控区污染源的废气废水监测情况和在线监测设备运行情况，系统功能包括实时数据和历史数据，可切换历史曲线展示。

6.4.4数据报表

根据监测点为选择可生成废气或废水的日报表、月报表、年报表的分析，可进行选择时间查看相应的分析结果并以表格等形式展示。

6.4.5统计分析

系统具有丰富的统计查询分析与报表功能，提供单站报表、多参数比对分析等数据分析

6.4.6报警处理

超标数据查询对各点位的超标数据记录进行检索查询，并将所有监测超标数据以报表形式展示，方便查看，可按超标监测点的超标上限和超标下限进行展示。

6.4.7运维管理

运维管理模块包括维护记录模块和停产管理模块。

（1）维护记录模块可对监测点位维护记录进行添加操作，可以选择异常类型有标定校准、设备故障和网络异常三种，通过维护记录的添加，可使因维护导致不准确的数据不参与分析。

（2）停产管理模块对企业的停产状态进行管理，可以进行企业停产状态的添加和删除操作。

6.4.8一企一档

(1) 企业概况

企业概况模块显示企业的基本信息，基本信息包括关注程度编码、污染源企业名称、在产状态、中心经纬度、环保人员数量、法人代码、法定代表人、占地总面积等信息及相关操作。

在企业信息的相关操作中可进行企业标准、信息等的增删改操作。

(2) 排口信息

排口信息模块为企业排口基本信息，包括废气、废水和VOCs排放口信息，可以进行企业排口的添加、编辑、删除与刷新操作。

(3) 数采仪信息

排口对应数采仪，将需进行数采仪信息、污染因子信息、监控设施信息的增删改查操作。

可通过选择时间段能查询以前超标情况。系统具备数据超标短信报警功能，系统设置排口污染物超标短信报警的上下限值，设定短信报警提示人。在接收到数据时，发现排污浓度不在短信报警上下限值之间，系统自动报警，以短信方式提示相关负责人员。

6.4.9基础管理

对于进入到污染源数据库中的各类信息进行集中管理与维护。管理各类污染源的基本信息，包括包括各类企业、执行标准、污染物因子、生产工艺、排污情况、排口情况、、医疗单位、固废产生及经营单位、区政设施单位，管理其它相关单位的属性信息等。

（1）污染物代码

模块可进行污染物代码的增删改查的操作，包括因子类型、因子代码、中英文名称、超标对比方式、是否污染物等信息，添加后形成数据库。

（2）排放标准

模块可以进行排放标准的增删查改的操作，其中包含标准类型、标准分类、编号、名称、等信息。是一企一档中企业标准的后台数据。

（3）设备厂商

模块可以进行设备厂商、数采仪和分析仪等设备的增删改查操作，是作为一企一档中数采仪、和分析仪的后台数据。

6.4.10后台管理

后台管理包括用户管理、权限管理、模块管理、数据管理、日志管理几个模块。

（1）用户管理可以对系统用户进行新建、查找、删除、修改等操作

（2）权限管理管理人员能够分配系统用户各功能模块的操作权限，能够查看系统的操作日志、恢复被删除企业，设置编码表信息。

（3）模块管理可对模块信息进行增删改，包括类型、代码、名称、图标等内容。

（4）数据管理可对数据库的增删改，其中包含：所属数据库、数据报表名称、类名称、主键策略等。
