02.VMware vSpher 6.7 数据中心构建与运维管理-实验02-VMware ESXi

一、实验目的

1、了解VMware WorkStation Pro；

2、掌握VMware WorkStation Pro的基本应用；

3、掌握VMware ESXi的安装与配置；

4、掌握VMware vSphere Host Client的使用。

二、实验学时

2学时

三、实验类型

验证性

四、实验需求1、硬件

每个人配备计算机1台。（学生可根据自身情况使用个人计算机）

2、软件

Windows操作系统，或MacOS操作系统。

安装VirtualBox或VMware WorkStation Pro。

安装最新版本的浏览器，建议使用Edge、Chrome等。

3、网络

计算机使用固定IP地址接入局域网，能够访问实验教学中心网络运维实验室服务器集群，并支持对互联网的访问。

4、工具

需要预先下载VMware vSphere ESXi 6.7的ISO文件。

五、实验任务

1、完成VMware Workstation Pro的安装与配置；

2、完成VMware ESXi的安装与配置；

3、通过VMware vSphere Host Client管理ESXi。

本实验操作演示视频为视频集的第1集:

六、实验内容步骤1、安装VMware WorkStation Pro

（1）获取VMware WorkStation Pro。VMware WorkStation Pro软件可通过官方网站获取（），本任务所使用的版本为17.5.0-22583795。

（2）打开安装包“VMware-workstation-full-17.5.0-22583795.exe”，如图2-1所示，进行环境检查。

图 2-1 环境检查

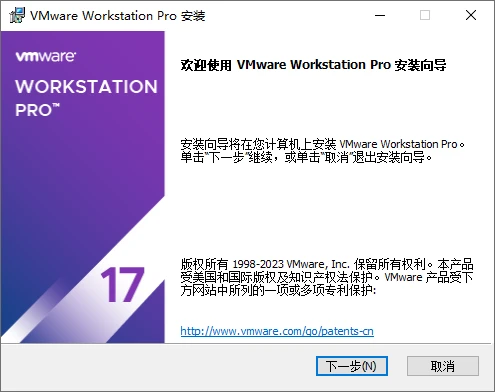

（3）检查完毕后进入安装向导。如图2-2所示；单击【下一步】进入“最终用户许可协议”，阅读“VMware 最终用户许可协议”，选择“我接受许可协议中的条款(A)”，单击【下一步】，如图2-3所示。

图 2-2 安装向导界面

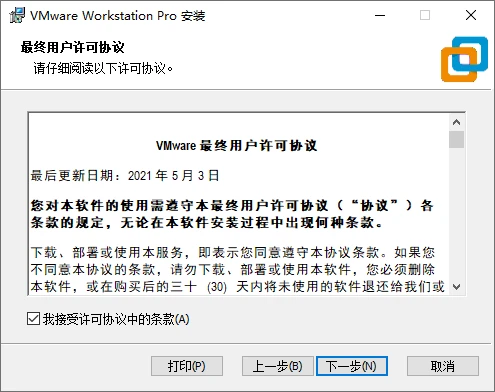

图 2-3 最终用户许可协议

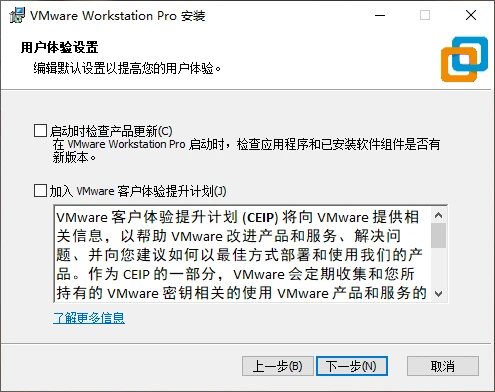

（4）进入“自定义安装”，设置软件安装位置，如图2-4所示；单击【下一步】进入“用户体验设置”，该步骤可根据个人需求进行设置，本实验均取消勾选，单击【下一步】，如图2-5所示。

图 2-5 用户体验设置

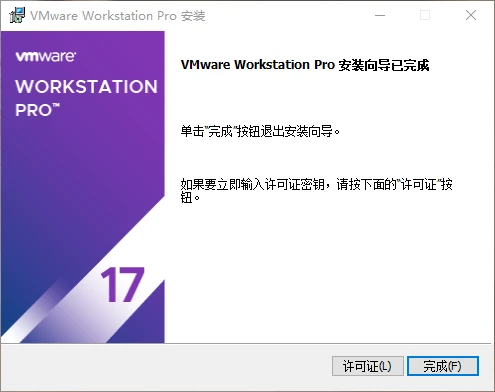

（5）安装系统提示进行安装，等待安装完成，如图2-6所示，安装向导完成后，其操作界面如图2-7所示。

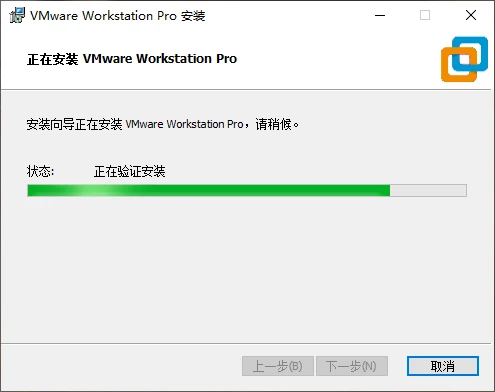

图 2-6 验证安装

图 2-7 完成安装（未许可）

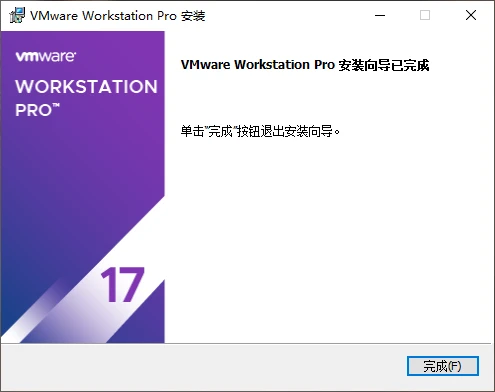

（6）单击【许可证】进入到许可证输入界面，单击【跳过】，如图2-8所示；单击【完成】即可，安装完成如图2-9所示。

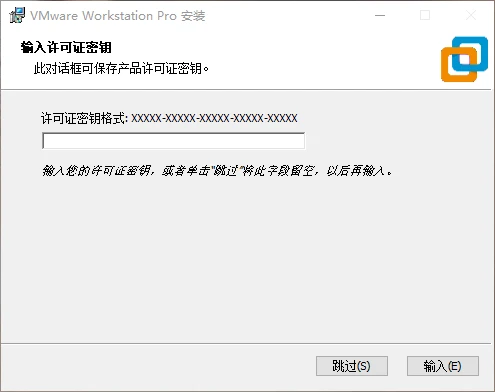

图 2-8 许可证密钥

图 2-9 安装完成2、配置VMware WorkStation Pro网络

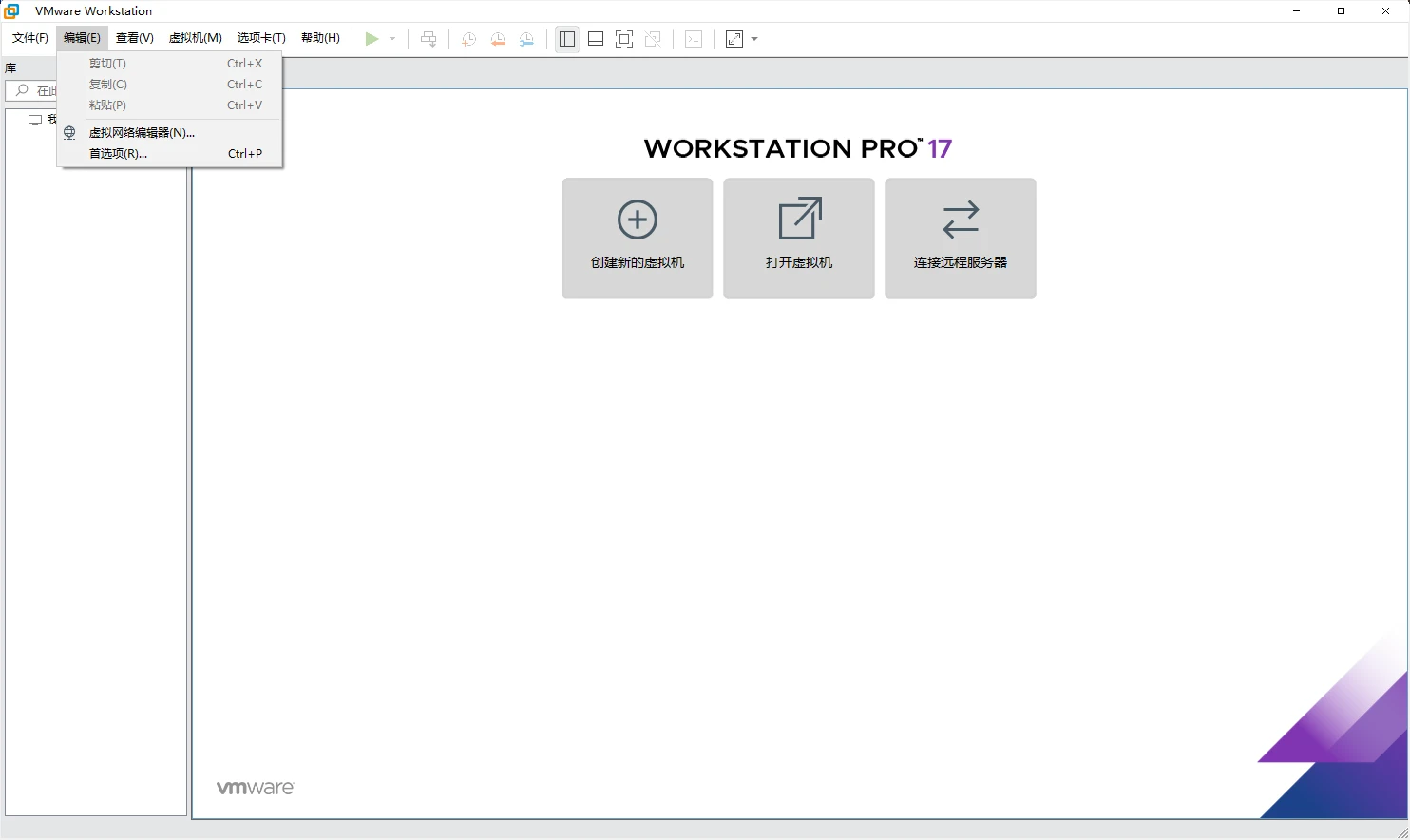

（1）打开VMware Workstation Pro软件，进入主界面，单击“编辑”选择【虚拟网络编辑器】，如图2-10所示。

图 2-10 选择“虚拟网络编辑器”

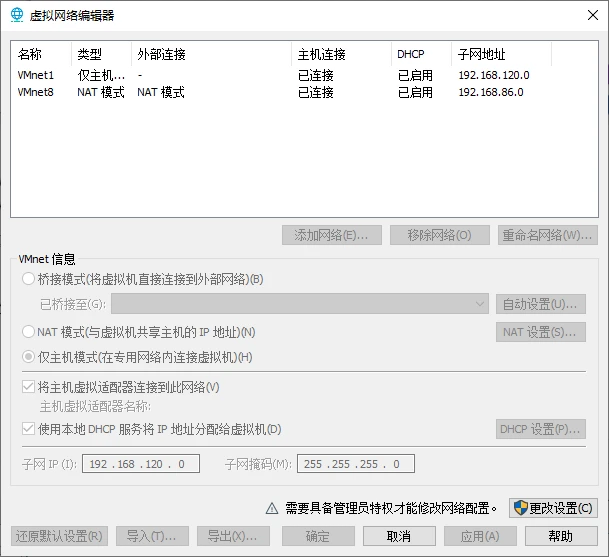

（2）VMware Workstation Pro安装完成后，默认安装了两个虚拟网卡VMnet1和VMnet8。VMnet1为仅主机模式，VMnet8是NAT网卡，用于NAT方式连接网络，如图2-11所示。

图 2-11 虚拟网络编辑

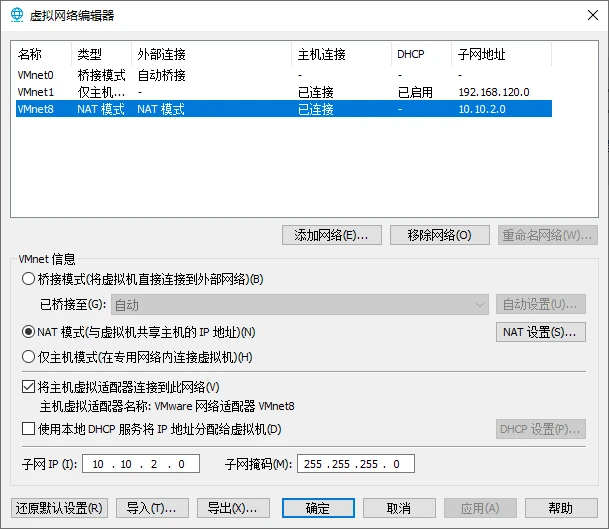

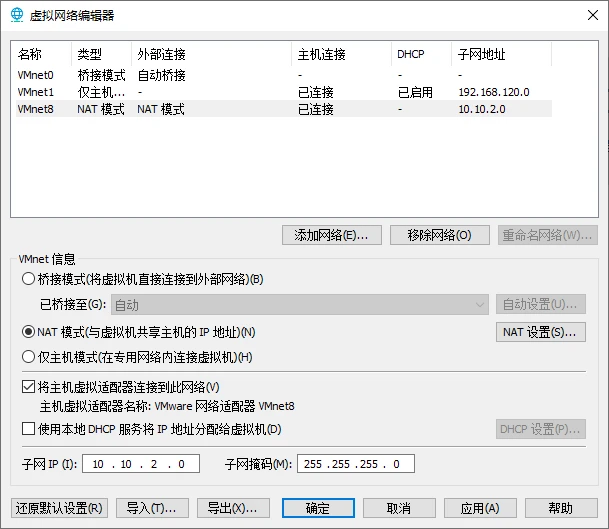

（3）单击【更改设置】，选择VMnet8，修改子网IP为“10.10.2.0”，子网掩码为“255.255.255.0”，勾选“将主机虚拟适配器连接到此网络(V)”,取消勾选“使用本地DHCP服务将IP地址分配给虚拟机(H)”，如图2-12所示。

图 2-12 修改子网IP和子网掩码

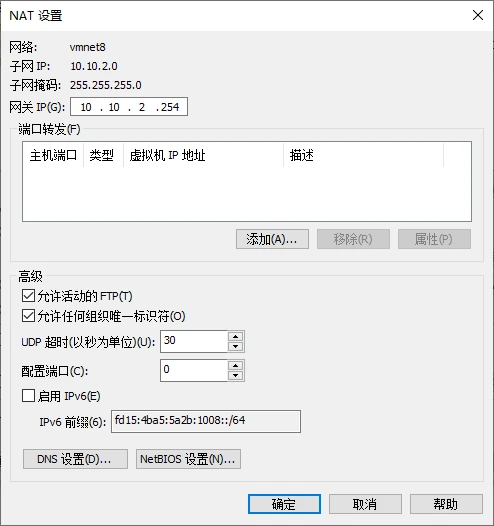

（4）单击【NAT 设置(S)...】，修改网关IP为“10.10.2.254”，如图2-13所示；单击【确定】进入虚拟网络编辑器，如图2-14所示。

图 2-13 修改网关IP

图 2-14 虚拟网络编辑

（5）单击【应用(A)】保存配置，如图2-15所示，单击【确定】完成配置。

图 2-15 应用虚拟网络配置3、安装VMware vSphere ESXi 6.7

（1）获取ESXi安装介质，可通过官方网站进行获取（），本实验所使用的版本为VMware-VMvisor-Installer-6.7.0.update02-13006603.x86_64。

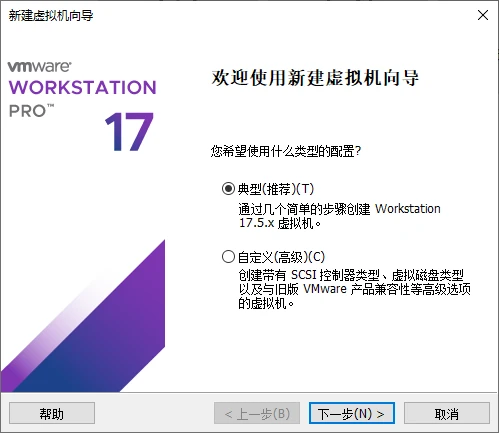

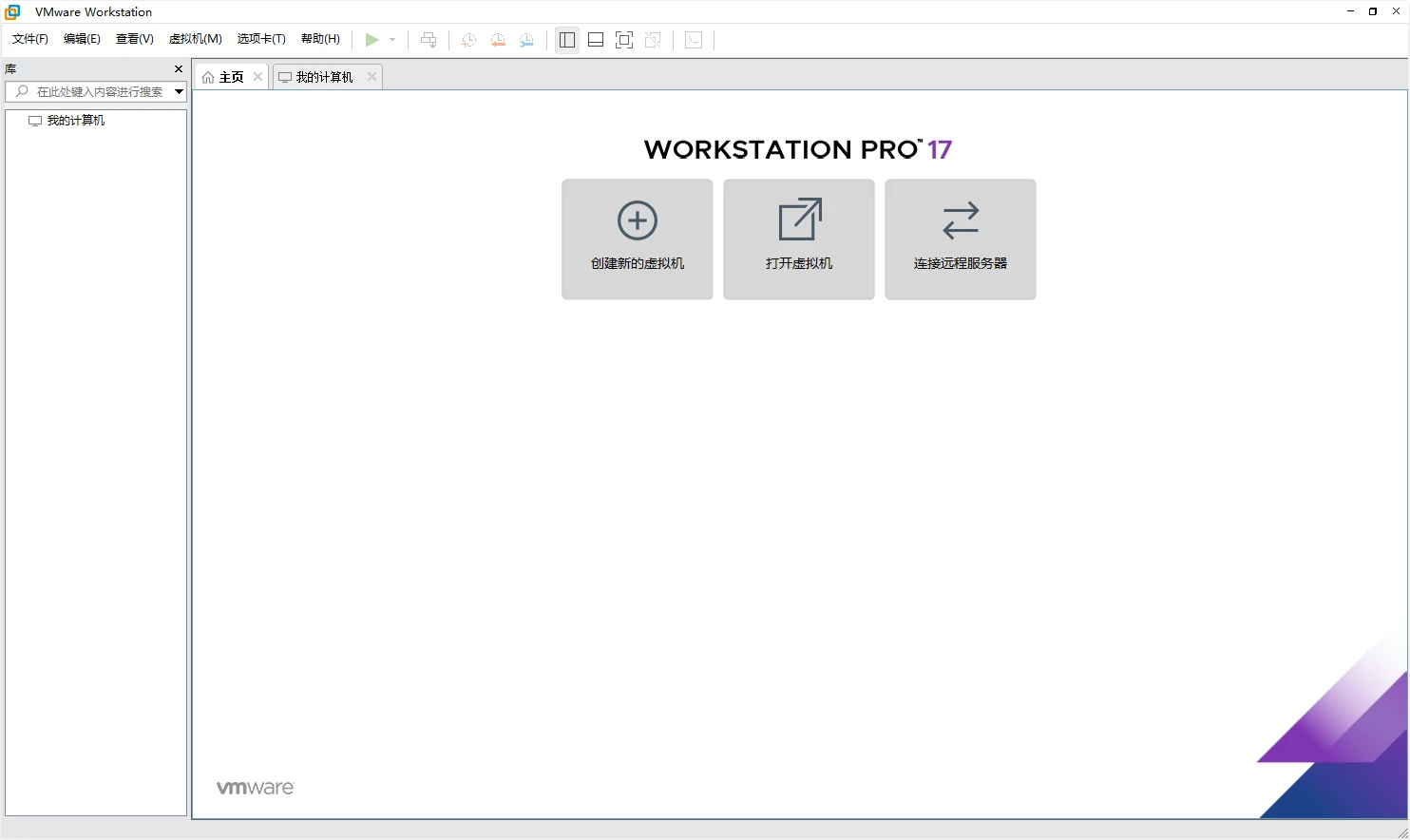

（2）打开VMware Workstation Pro软件，进入其主界面，如图2-16所示；单击【创建虚拟机】进入新建虚拟机向导，如图2-17所示。

图 2-16 创建虚拟机

图 2-17 新建虚拟机向导

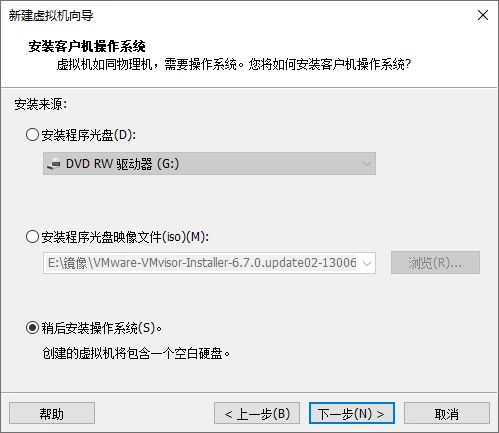

（3）进入“安装客户机操作系统”，设置安装来源为“稍后安装操作系统(S)”，如图2-18所示；单击【下一步】，进入“选择客户机操作系统”，设置客户机操作系统为“VMware ESX(X)”，版本为“VMware ESXi 6.x 及更高版本”，单击【下一步】，如图2-19所示。

图 2-18 选择客户机操作系统安装来源

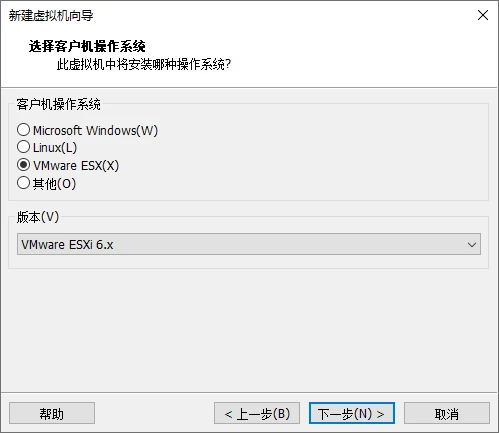

图 2-19 选择客户机操作系统及版本

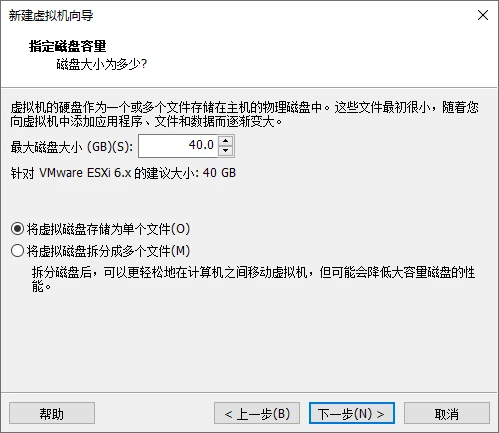

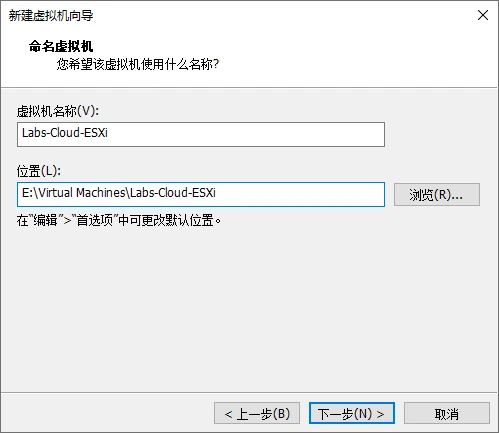

（4）进入“命名虚拟机”，设置虚拟机名称为“Labs-Cloud-ESXi”，根据实际情况设置虚拟机存放位置，如图2-20所示；单击【下一步】，进入“指定磁盘容量”，最大磁盘大小设置为官方建议大小“40GB”，勾选“将虚拟机存储为单个文件(O)”，单击【下一步】，如图2-21所示。

图 2-20 设置虚拟机名称和位置

图 2-21 设置虚拟机磁盘

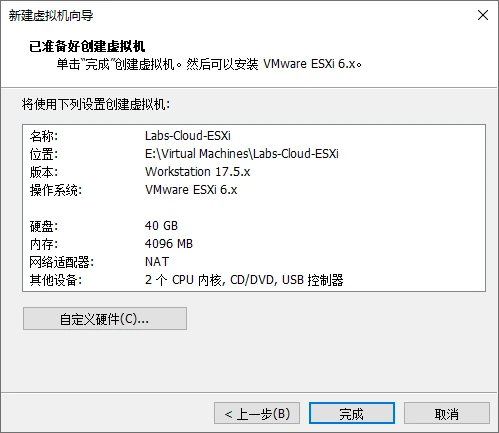

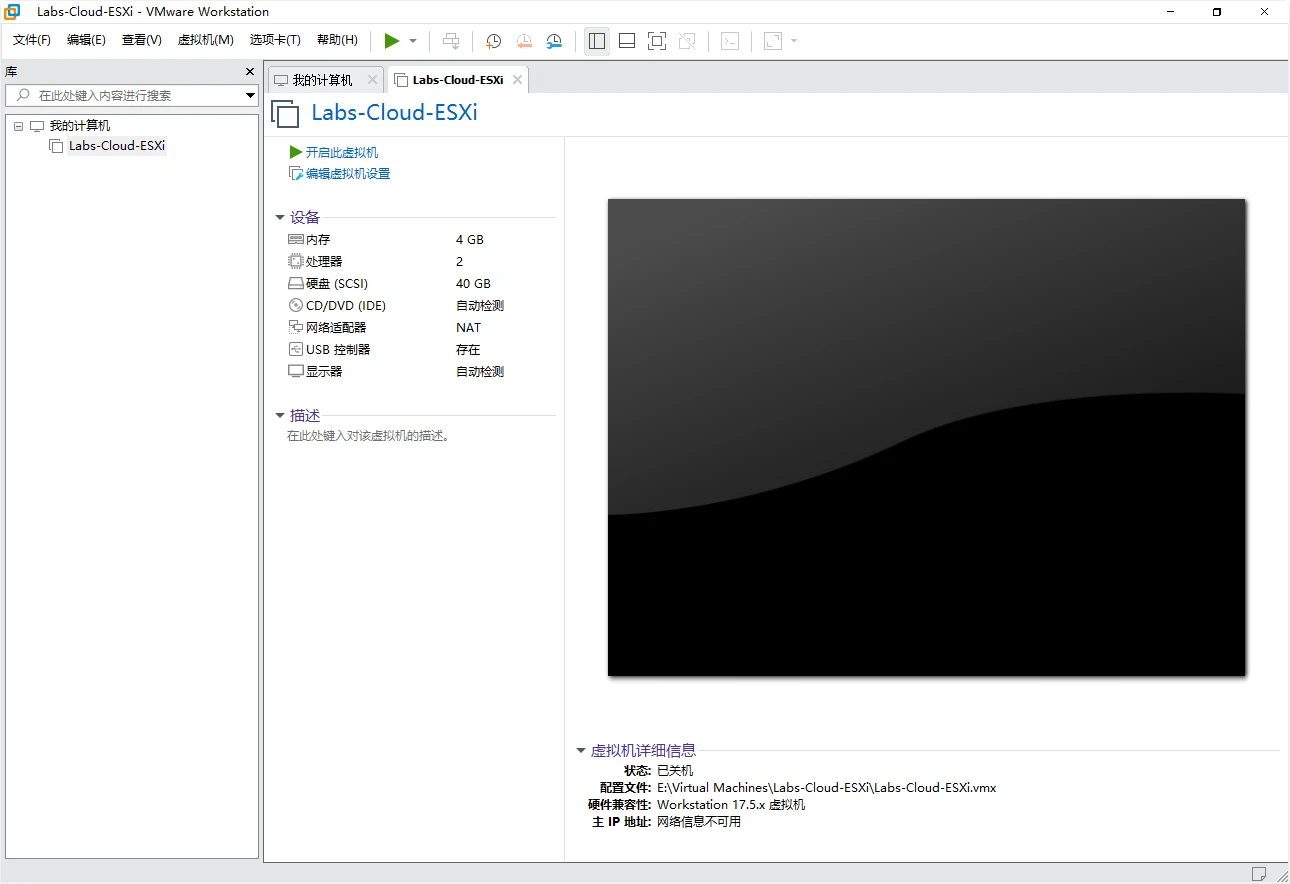

（5）进入“已准备好创建虚拟机”，检查虚拟机配置，如图2-22所示；确认无误后，单击【完成】，如图2-23所示。

图 2-22 检查虚拟机配置

图 2-23 虚拟机创建完成

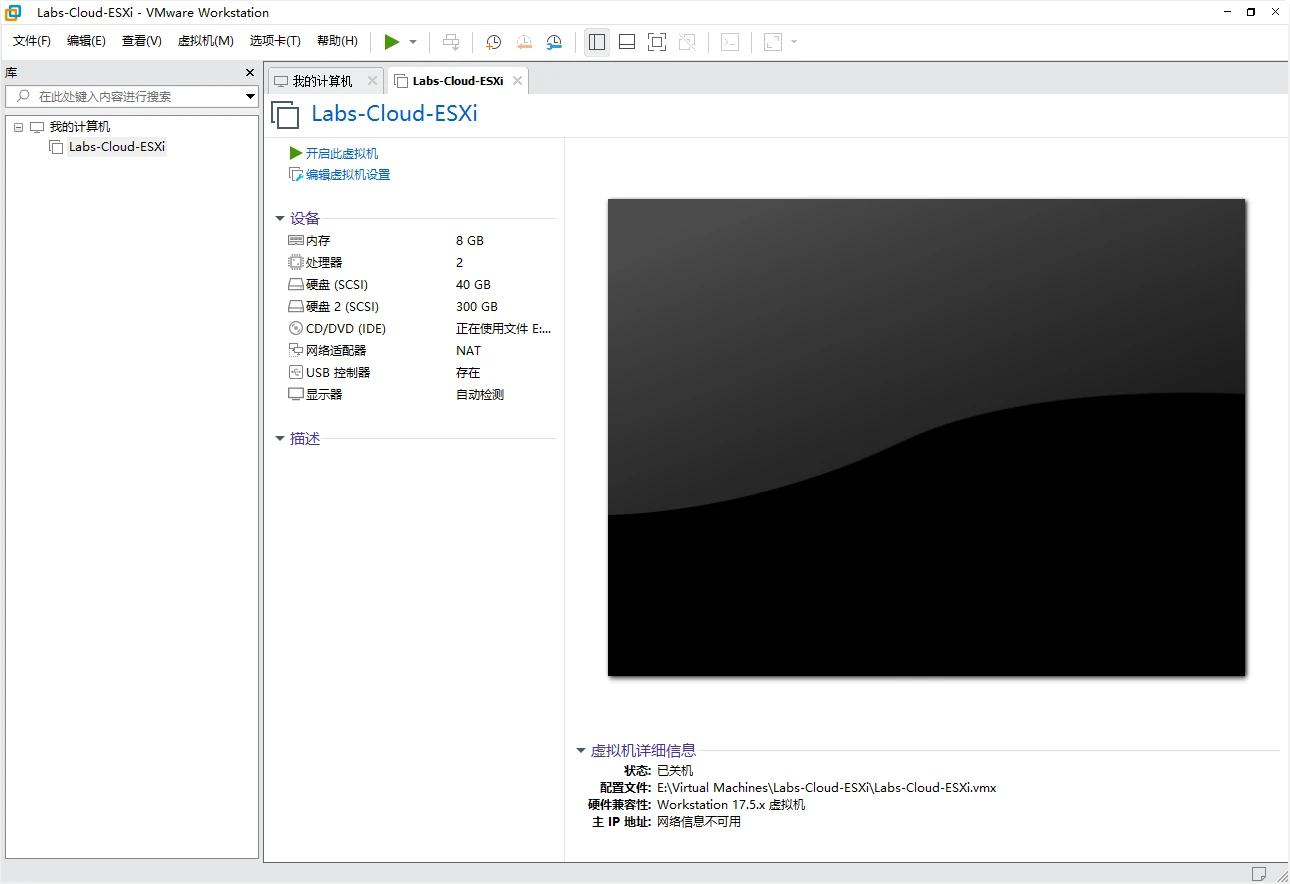

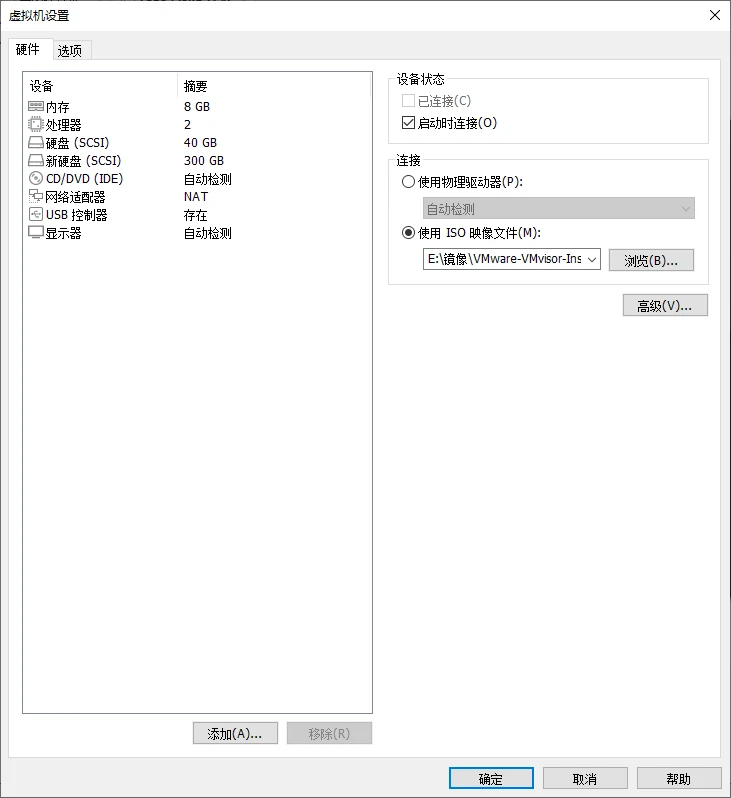

（6）单击【编辑虚拟机设置】，设置内存大小为“8GB”，添加一个新的SCSI类型硬盘，硬盘大小为“300GB”，在“CD/DVD(IDE)”中勾选“使用ISO镜像文件(M):”，单击【浏览(B)...】，选择用于安装ESXi的镜像文件“VMware-VMvisor-Installer-6.7.0.update02-13006603.x86_64.iso”，如图2-24所示；单击【确定】，保存虚拟机设置，如图2-25所示。

图 2-24 编辑虚拟机设置

图 2-25 保存虚拟机设置

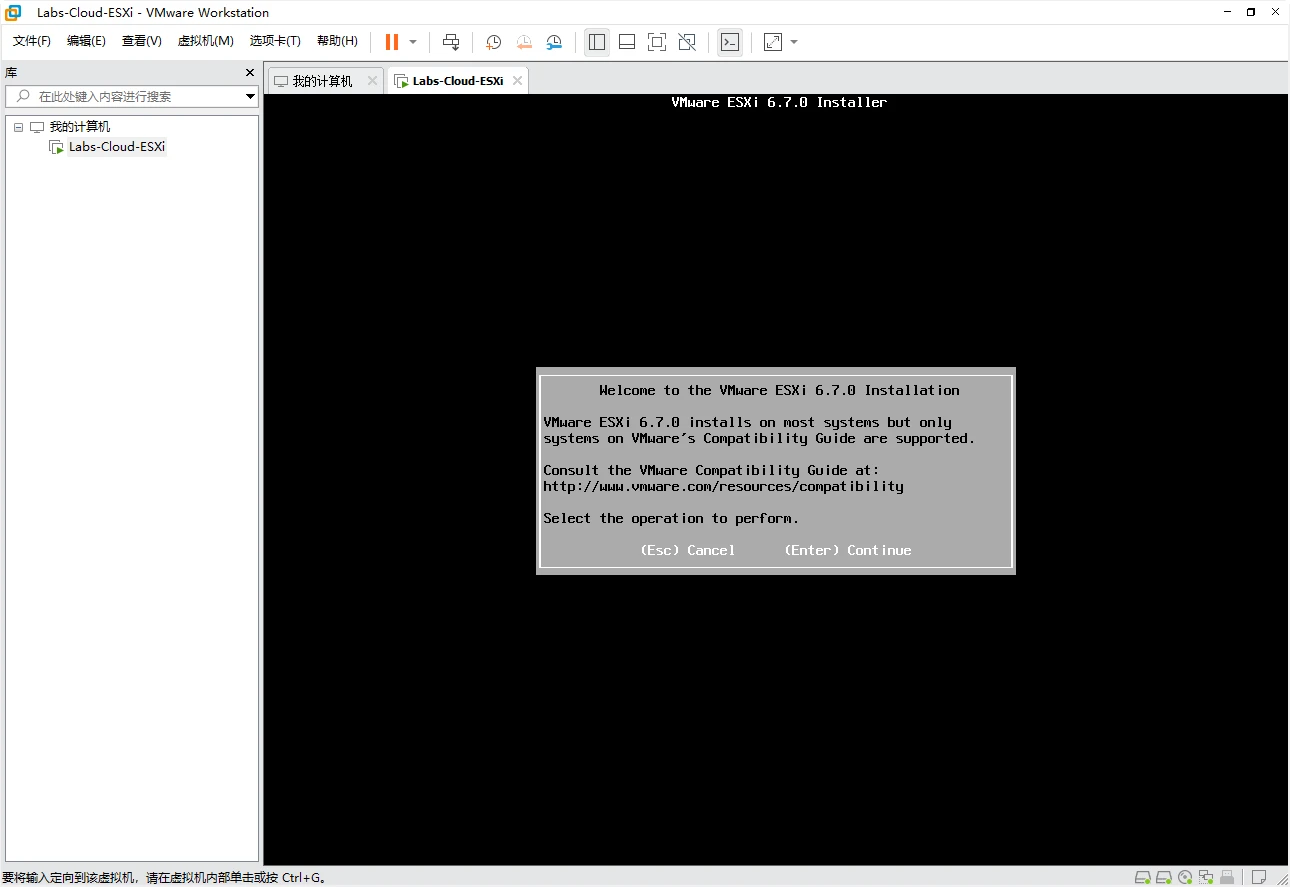

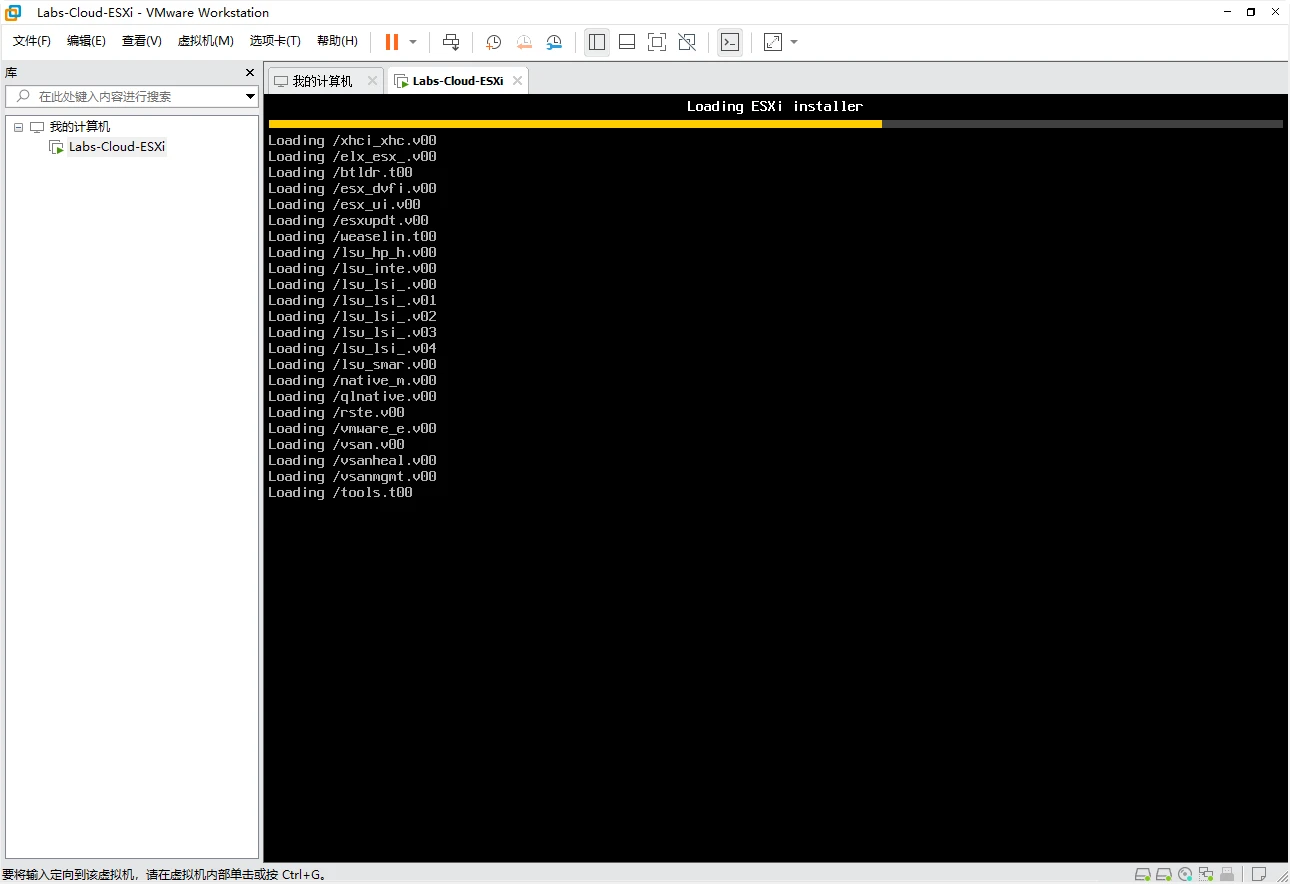

（7）单击【开启此虚拟机】启动虚拟机，进入ESXi安装界面，如图2-26所示；选择“Enter”键继续安装，如图2-27所示。

图 2-26 ESXi开始安装

图 2-27 ESXi启动菜单

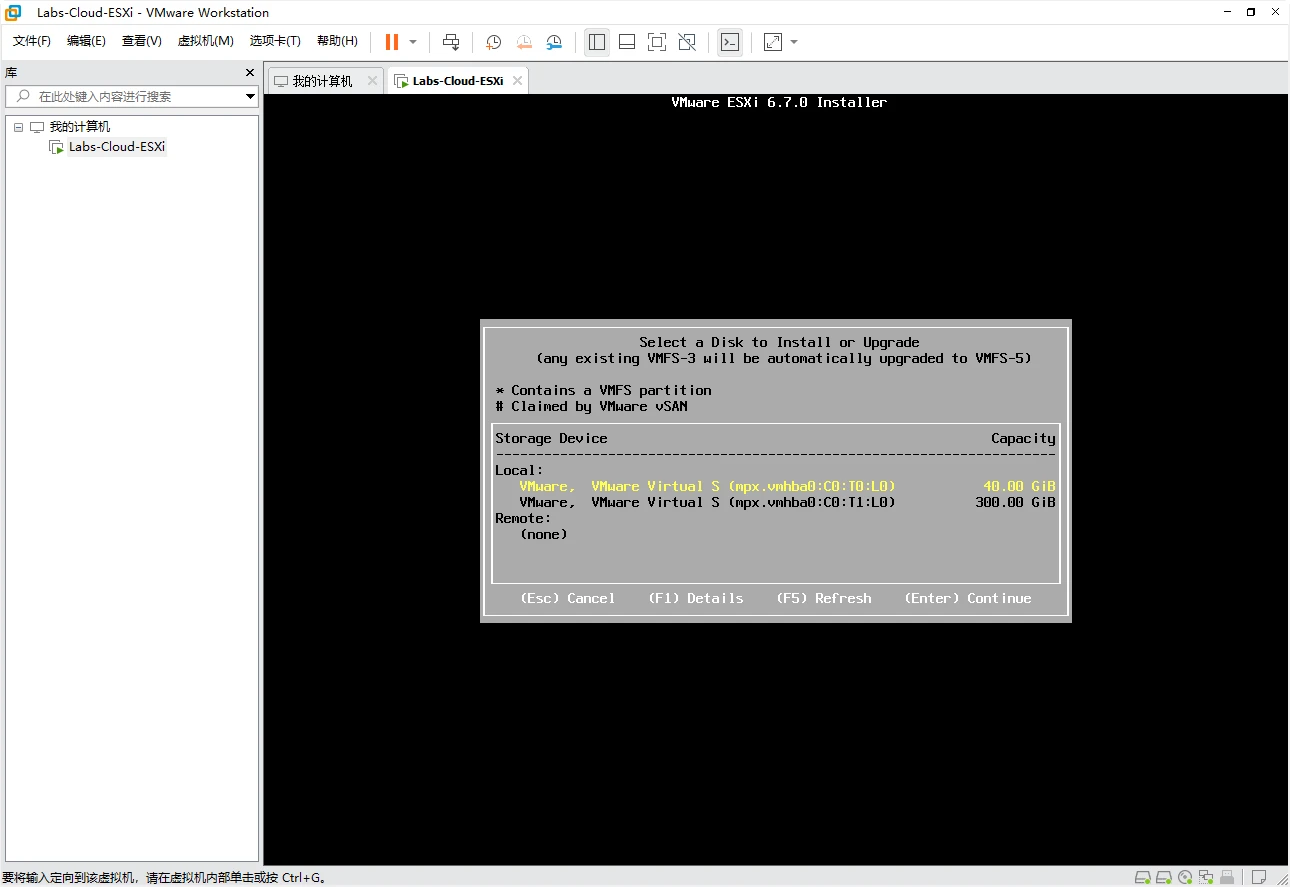

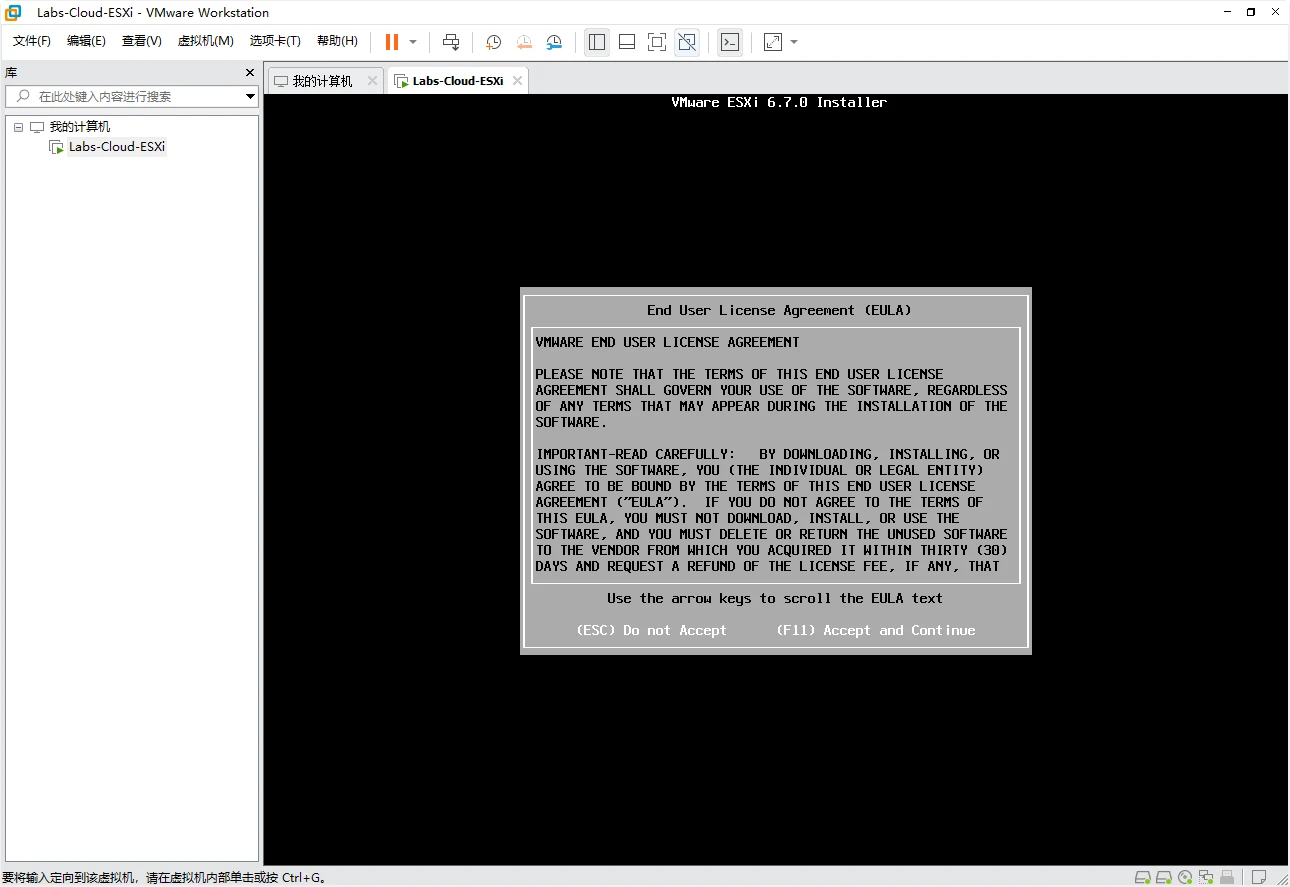

（8）按“F11”键，接受并继续安装，如图2-28所示；选择用于安装ESXi系统磁盘，如图2-29所示，按“Enter”键继续安装。

图 2-28 接受ESXi协议

图 2-29 选择ESXi系统磁盘

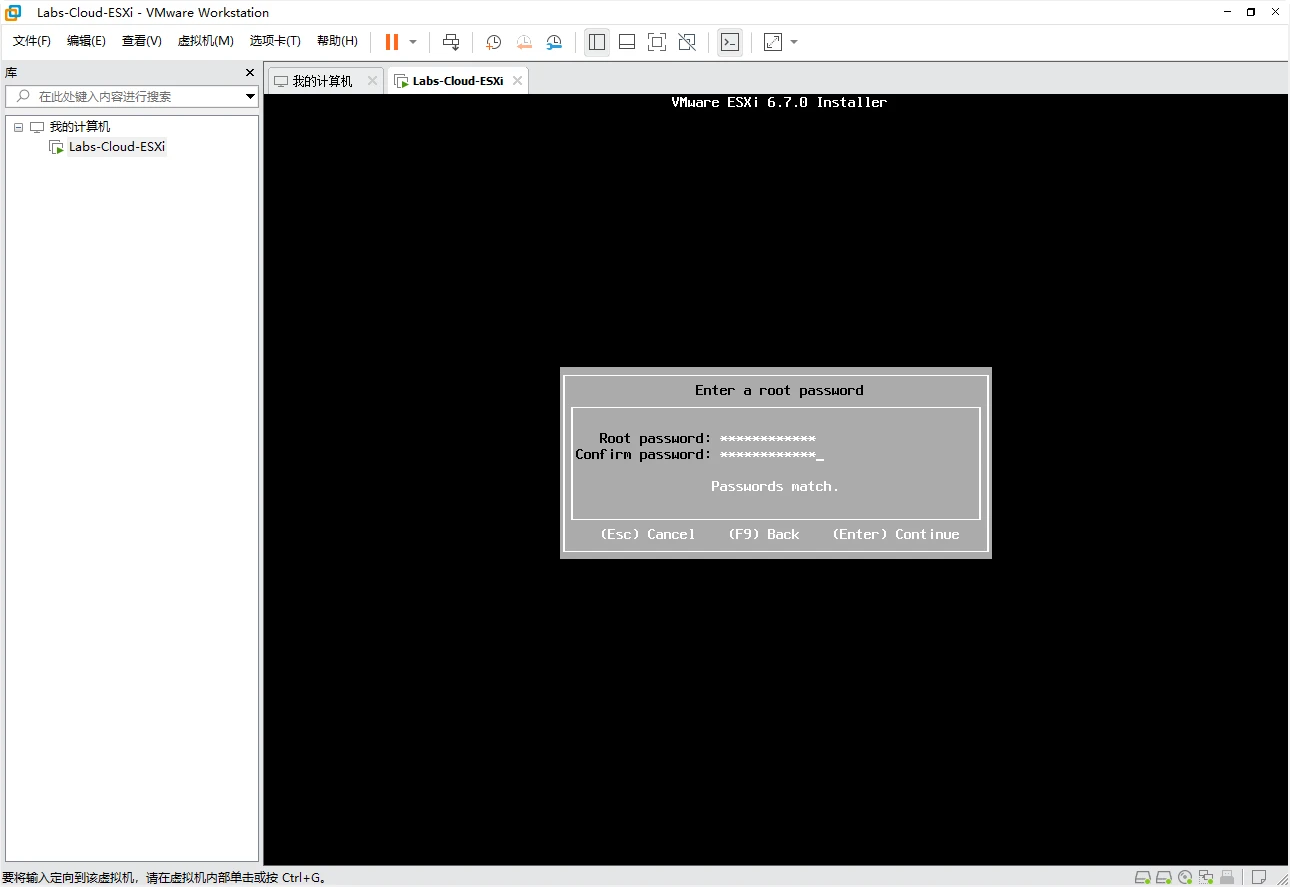

（9）按“Enter”键使用默认键盘布局，如图2-30所示；继续安装，系统提示设置root用户密码，输入（并重复输入）root用户密码，按“Enter”键继续安装（做好记录，确保所设置密码信息不丢失），如图2-31所示。

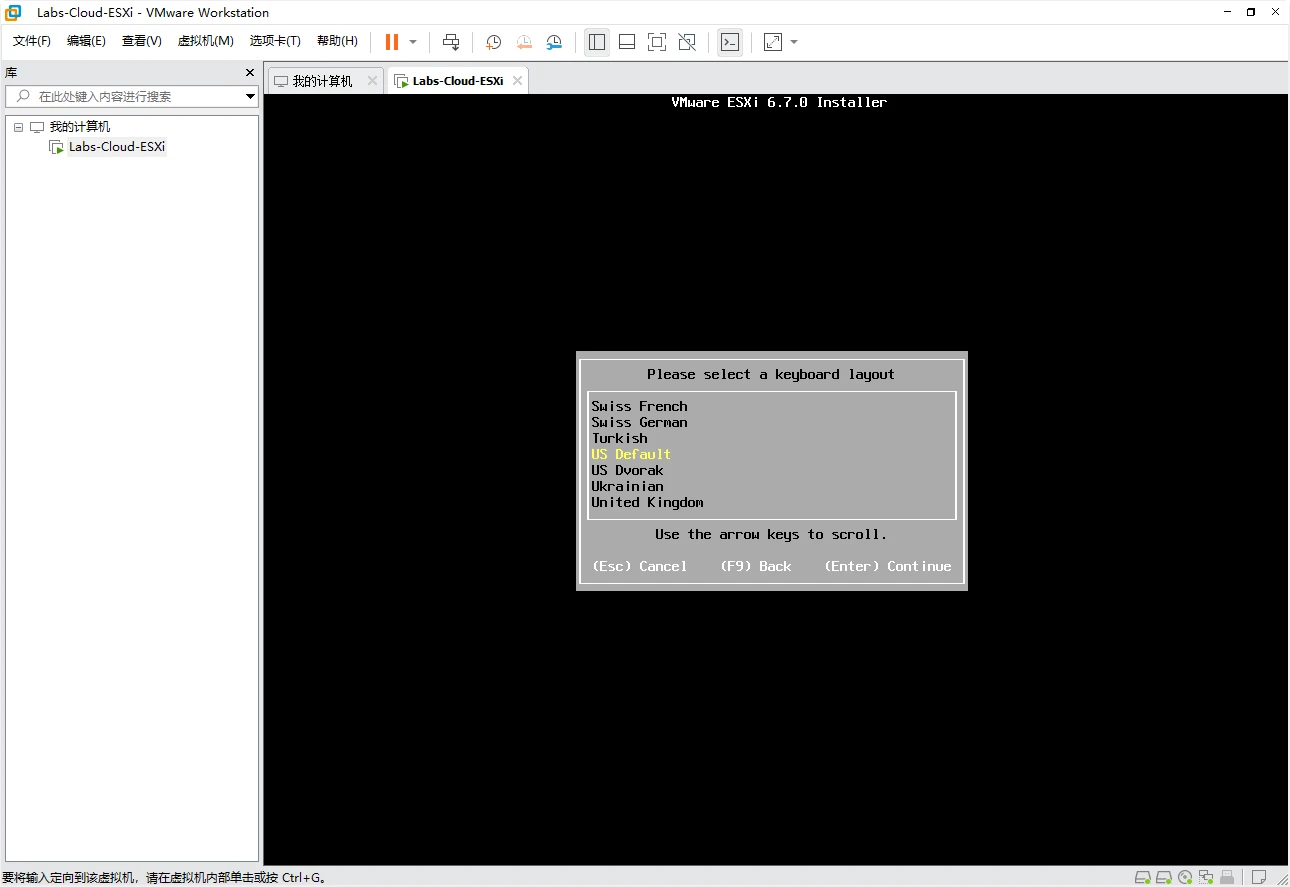

图 2-30 设置键盘布局

图 2-31 设置root用户密码

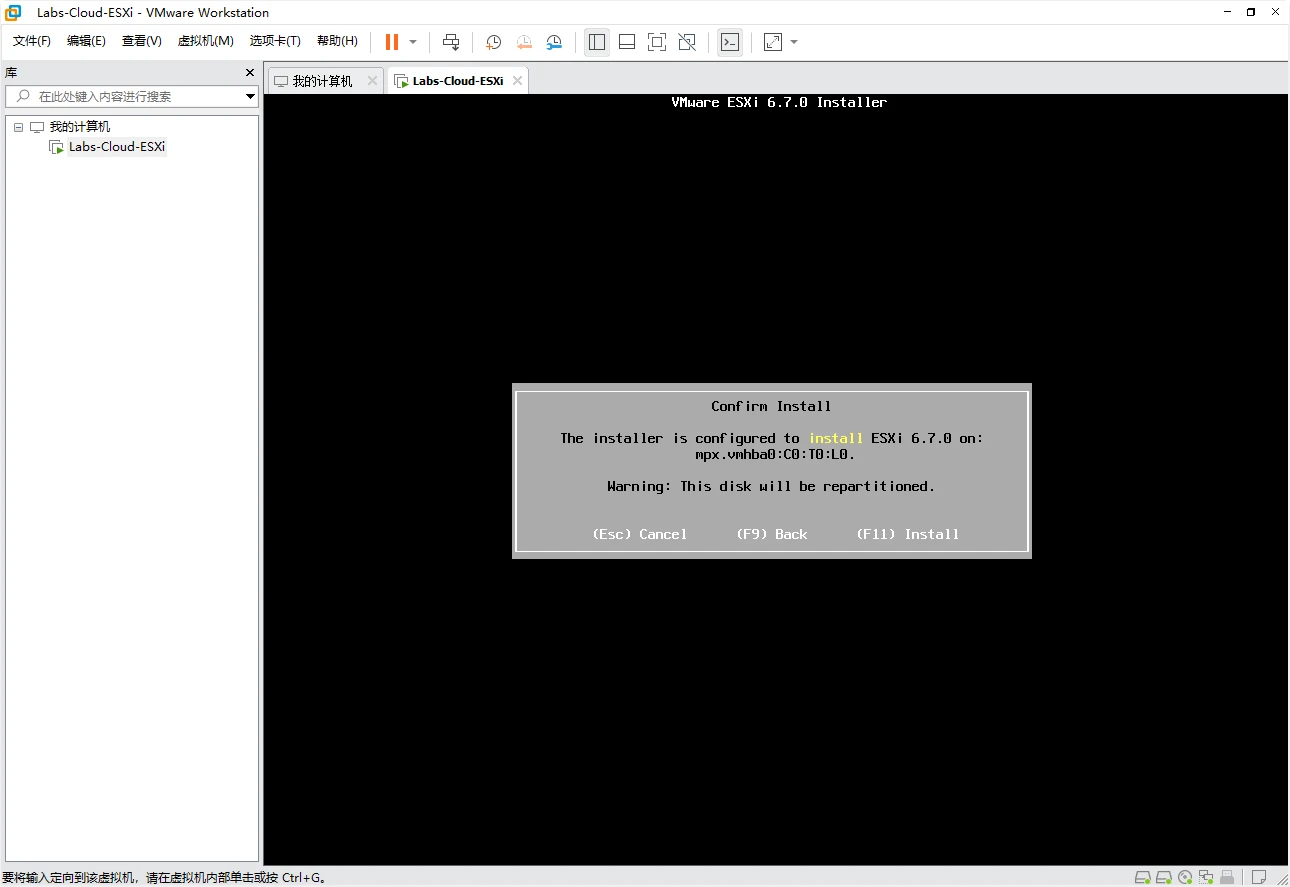

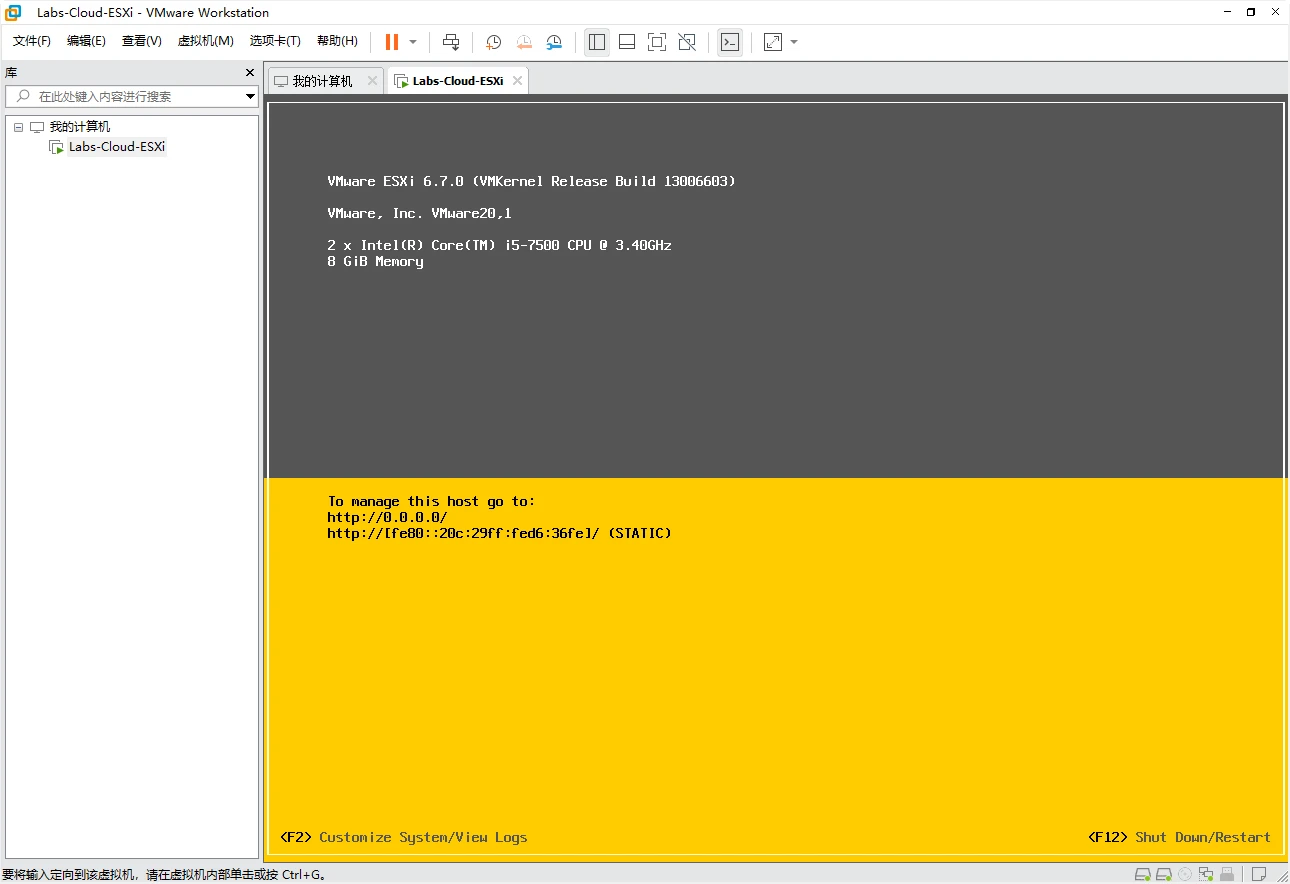

（10）系统提示将在上述选择的磁盘上安装ESXi，如图2-32所示；按“F11”键开始安装，安装时间取决于主机的性能，安装完成后按“Enter”键重启服务器，进入ESXi控制台界面，如图2-33所示。

图 2-32 开始安装ESXi

图 2-33 ESXi控制台4、配置VMware vSphere ESXi 网络

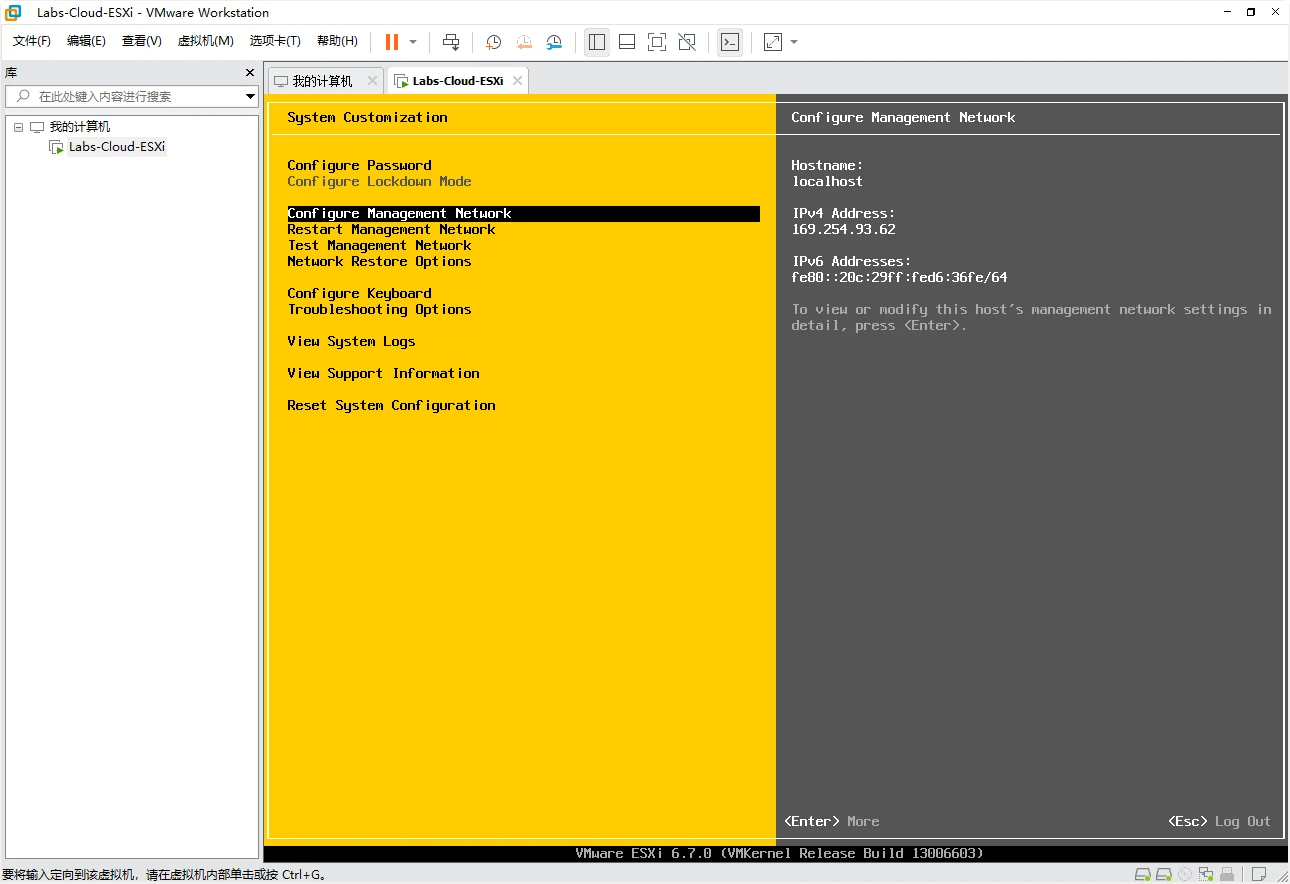

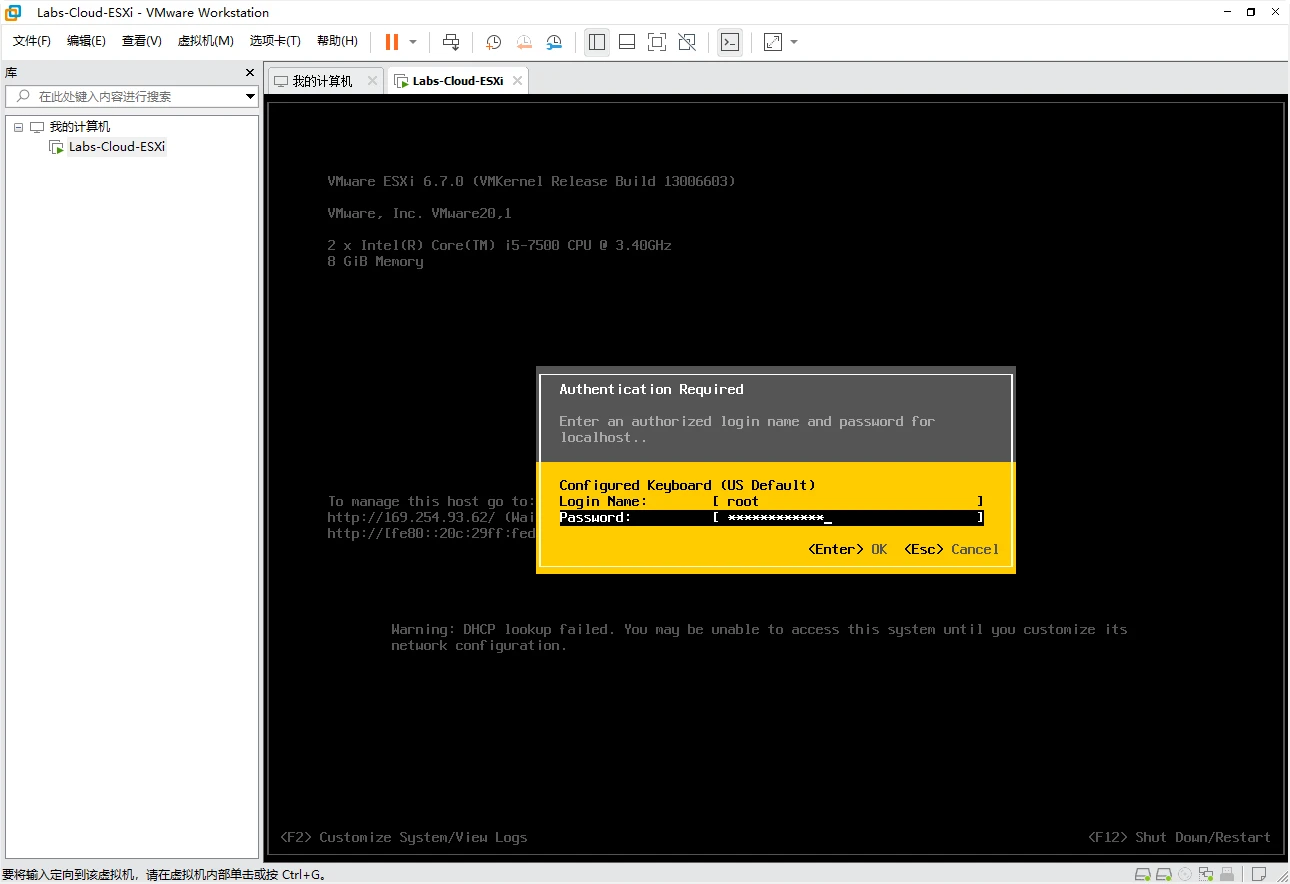

（1）在ESXi控制台中按“F2”键，系统提示输入root用户密码进行验证，如图2-34所示，输入完成后按“Enter”键进入主机配置界面，选择“Configure Management Network”手动配置网络，如图2-35所示。

图 2-34 验证root用户密码

图 2-35 配置网络

（2）选择“Network Adapters”配置网卡，默认情况下是vmnic0，如果需要调整网卡，可通过空格键选择网卡，如图2-36所示，按“Enter”键继续。

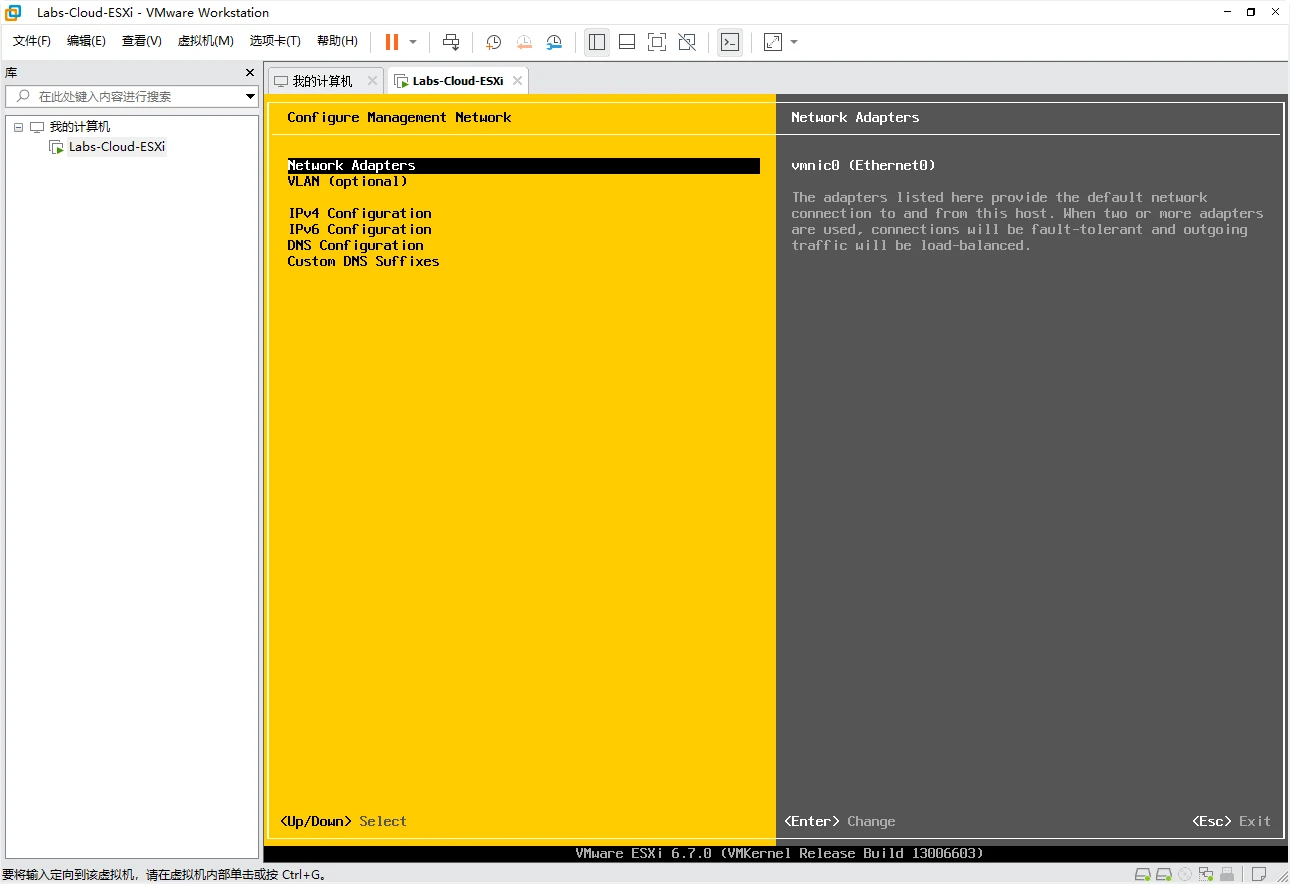

图 2-36 选择网卡

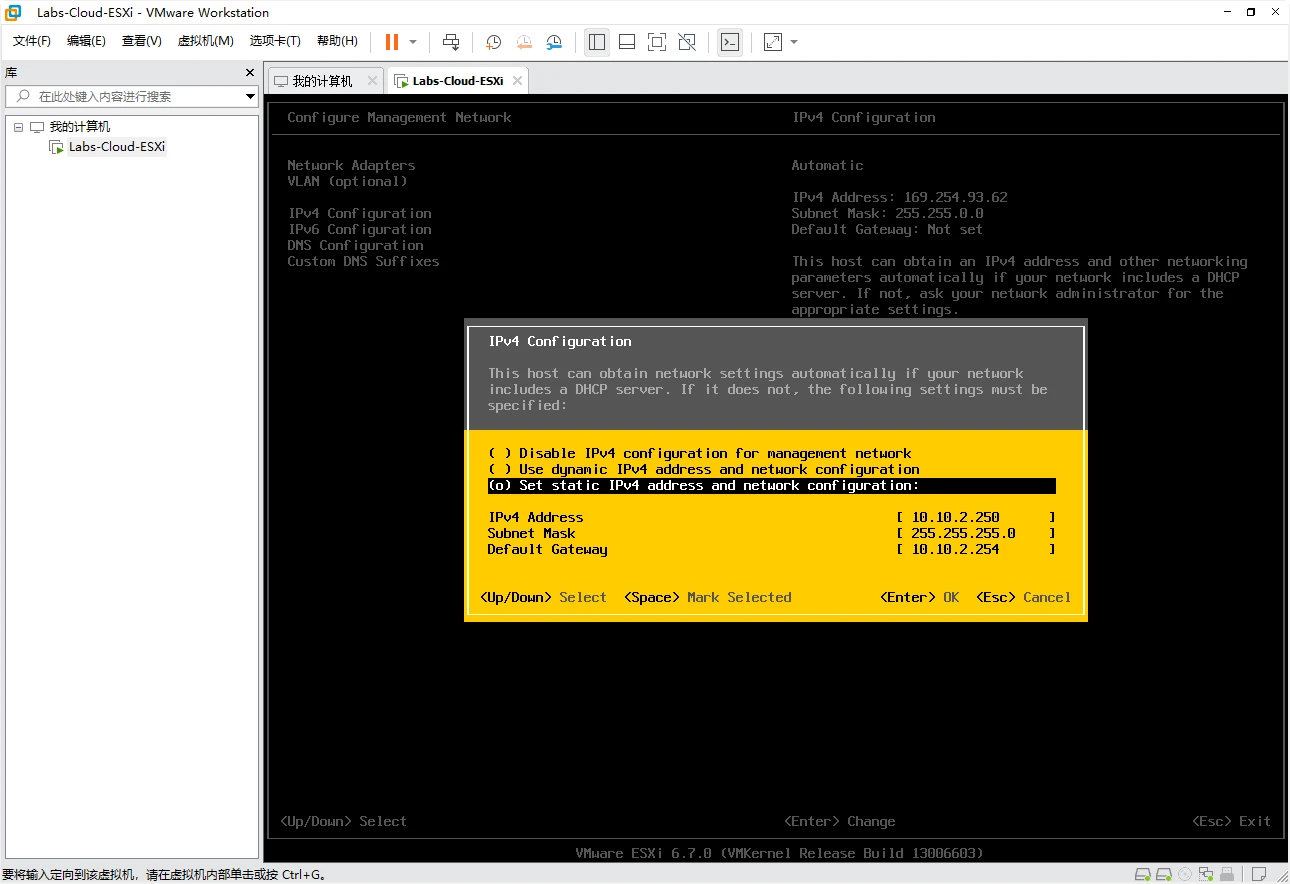

（3）选择“IPv4 Configuration”配置IP地址，按“Enter”键进入配置页面。选择“Set static IPv4 address and network configuration”，手动配置静态IP地址、子网掩码、默认网关，如图2-37所示，按“Enter”键完成配置。

图 2-37 配置IP地址

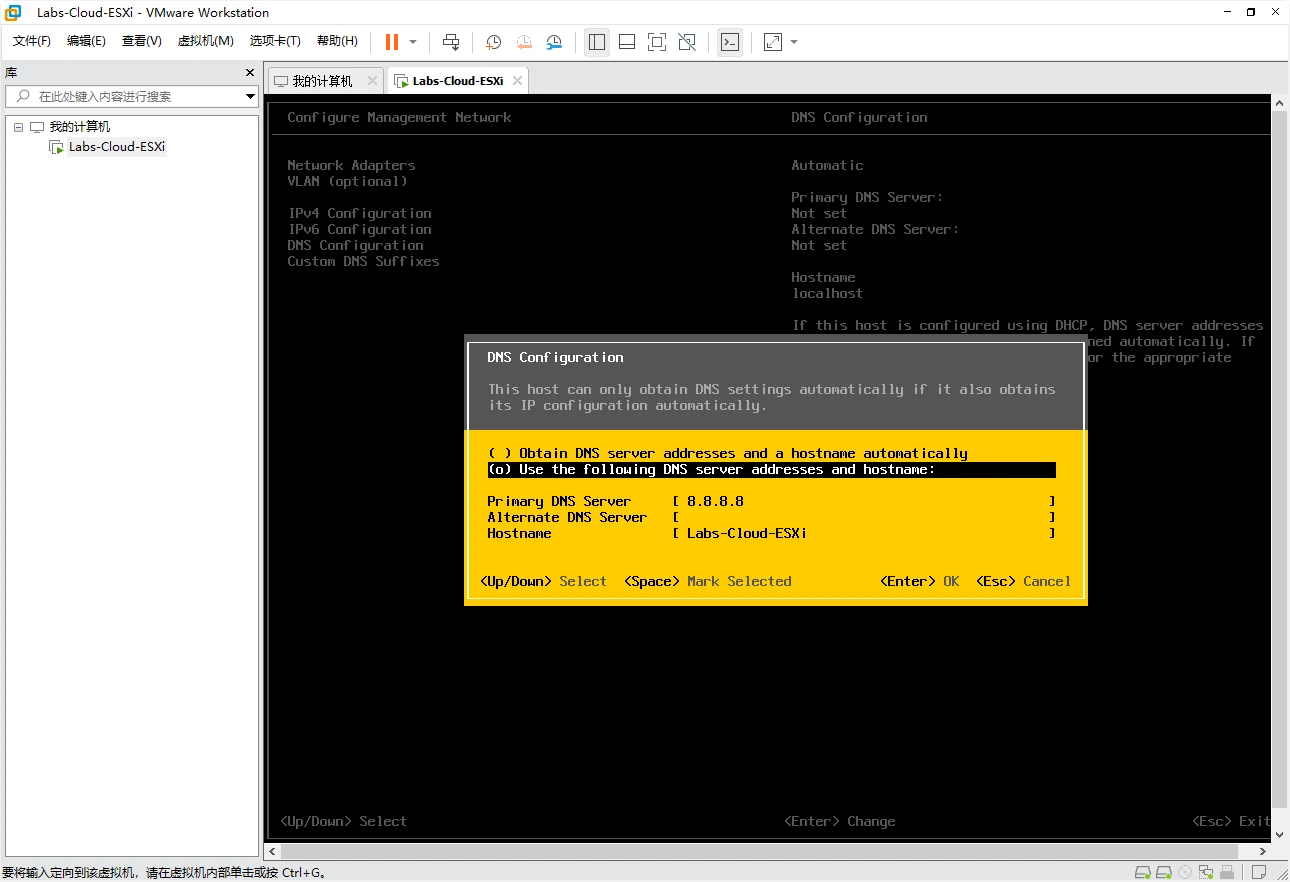

（4）选择“DNS Configuration”配置DNS和Hostname，按“Enter”键进入配置界面。选择“Use the following DNS server addresses and hostname”，手动配置DNS和Hostname，如图2-38所示，按“Enter”键完成配置。

图 2-38 配置DNS和Hostname

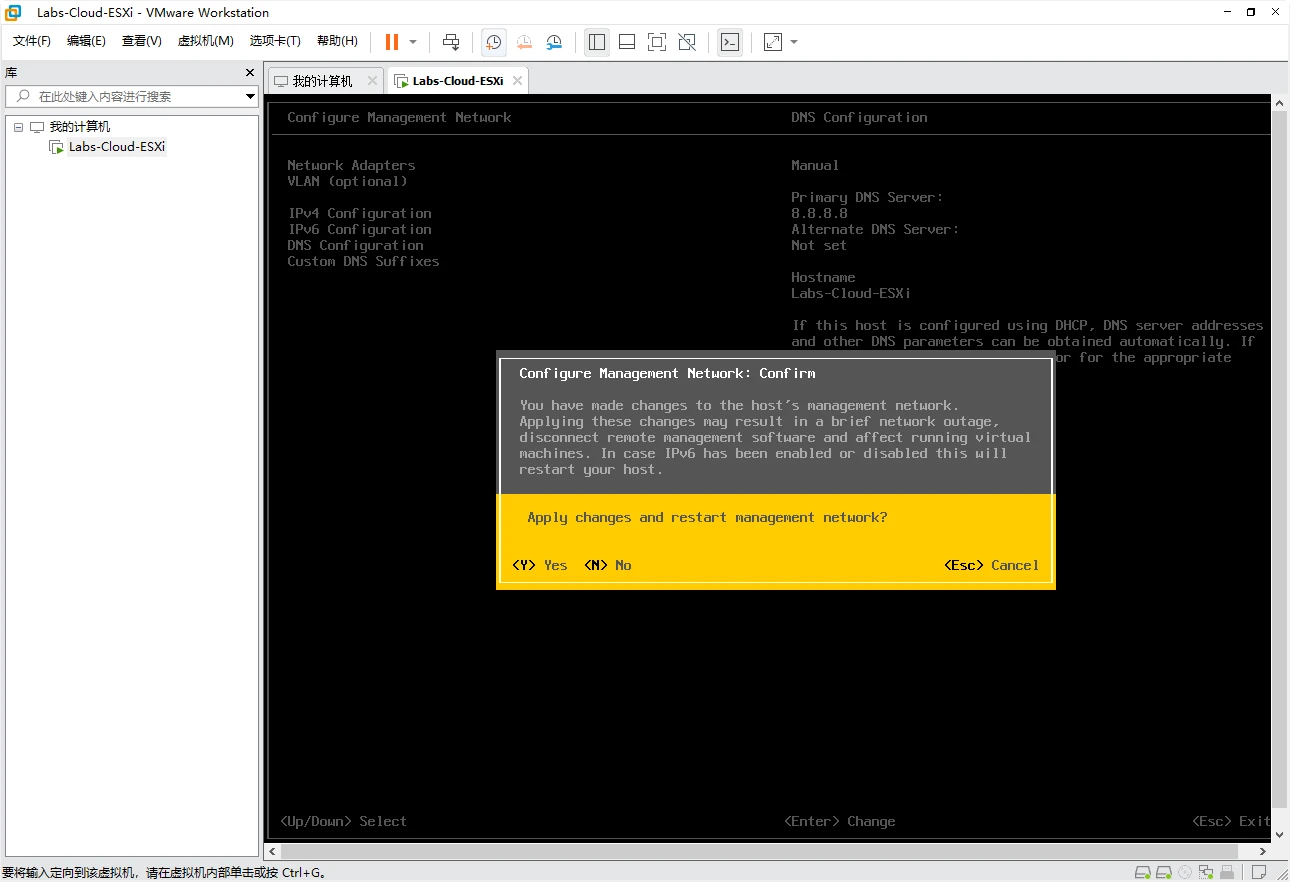

（5）配置完成后，按“Esc”键退出，根据系统提示按“Y”键保存配置，如图2-39所示。

图 2-39 保存配置5、使用vSphere Host Client管理ESXi

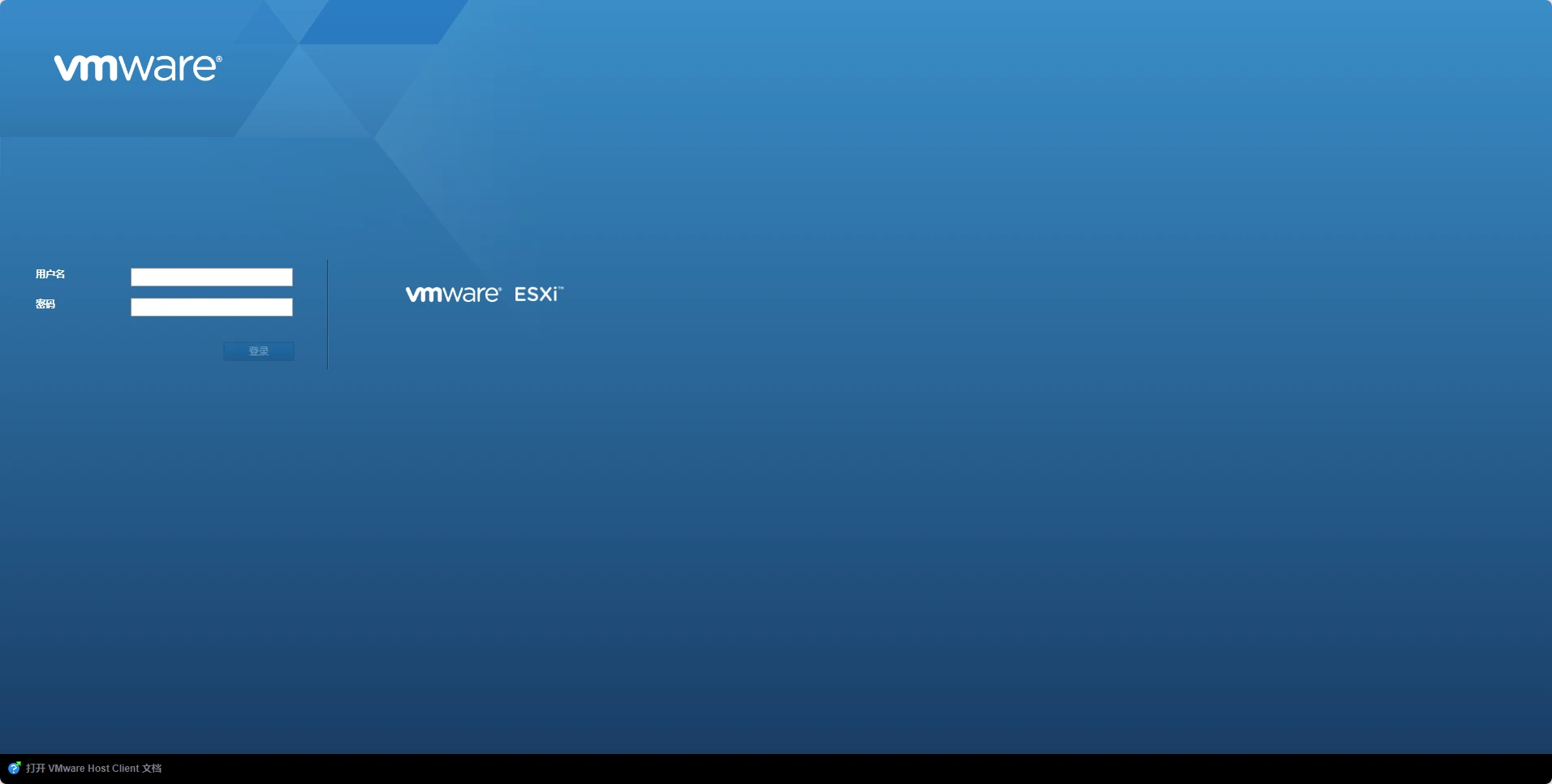

（1）使用Web浏览器访问ESXi主机的管理客户端VMware Host Client，在浏览器中输入““，进入VMware Host Client登录页面，如图2-40所示。

图 2-40 登录VMware Host Client

（2）在登录界面输入用户名root和密码，单击【登录】，进入VMware Host Client客户端，如图2-41所示。

图 2-41 VMware Host Client客户端

（3）查看ESXi主机配置信息

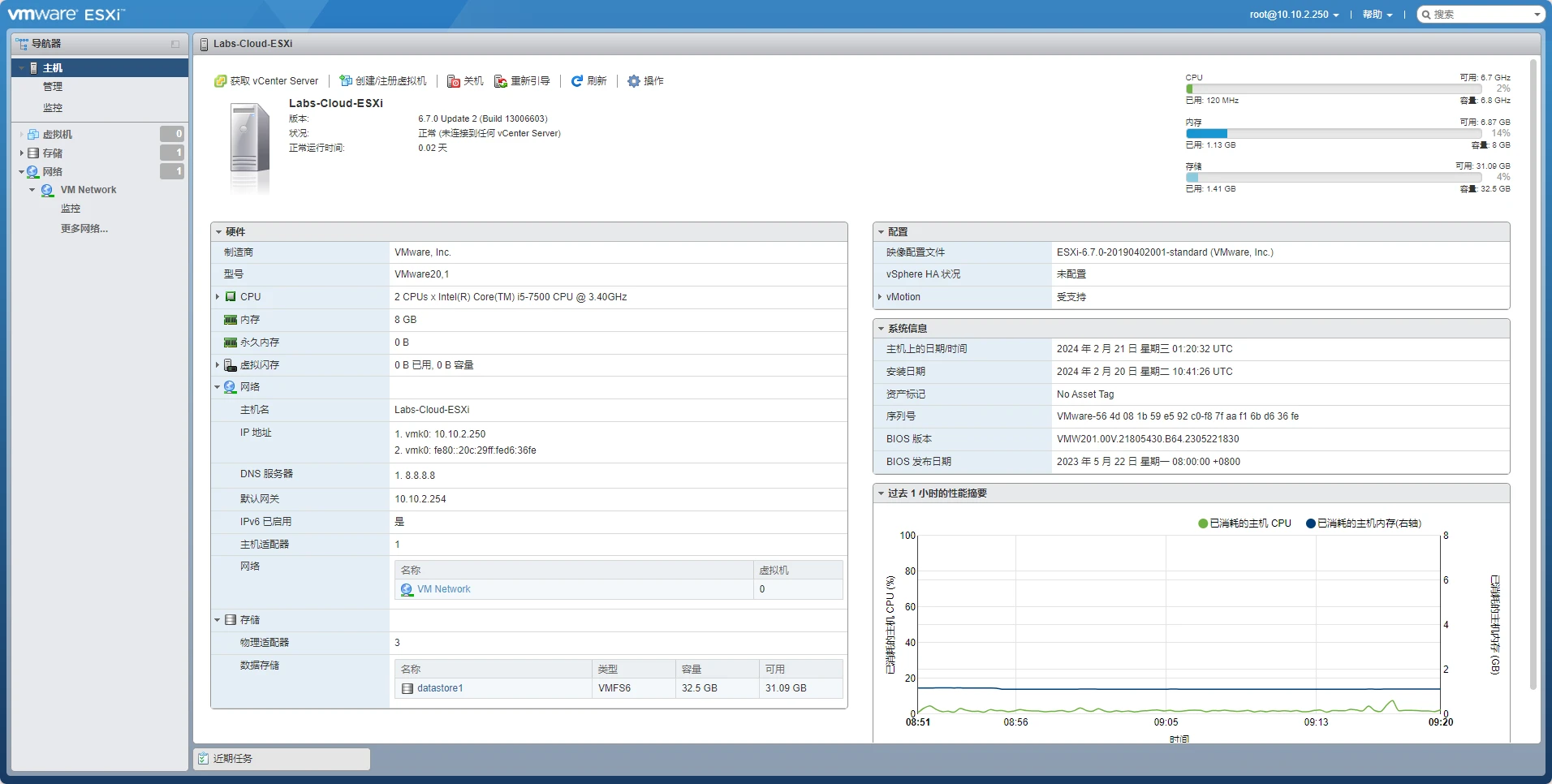

① 在VMware Host Client客户端导航器，单击“主机”，可查看主机的硬件、配置、系统信息、过去1小时的性能摘要等主要信息，如图2-42所示。

图 2-42 查看ESXi主机配置主要信息

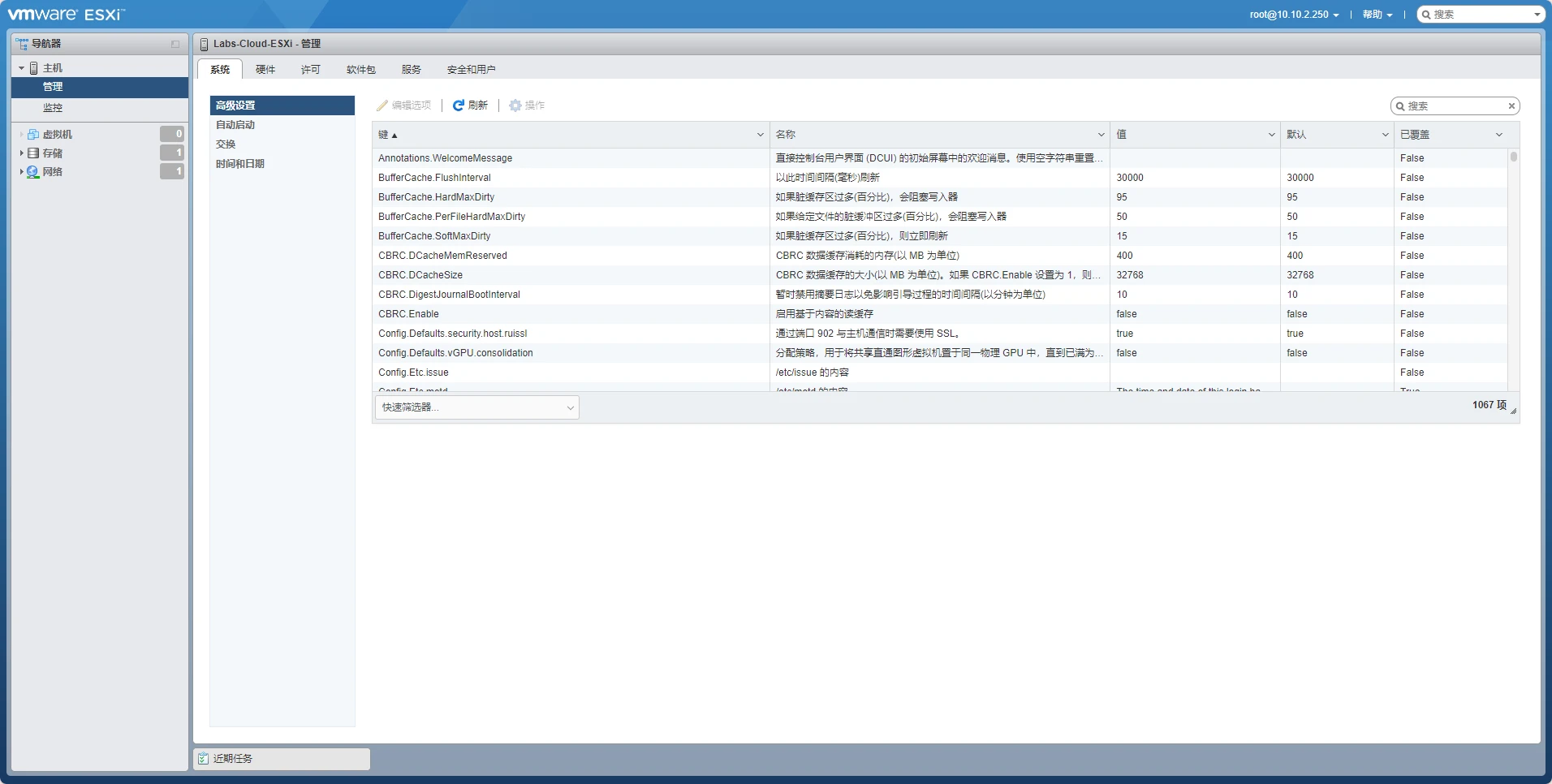

② 在VMware Host Client客户端导航器，单击“主机”>“管理”，选择“系统”，可查看ESXi主机的系统配置信息，包括高级设置、自动启动、交换、时间和日期，如图2-43所示。

图 2-43 ESXI主机系统管理

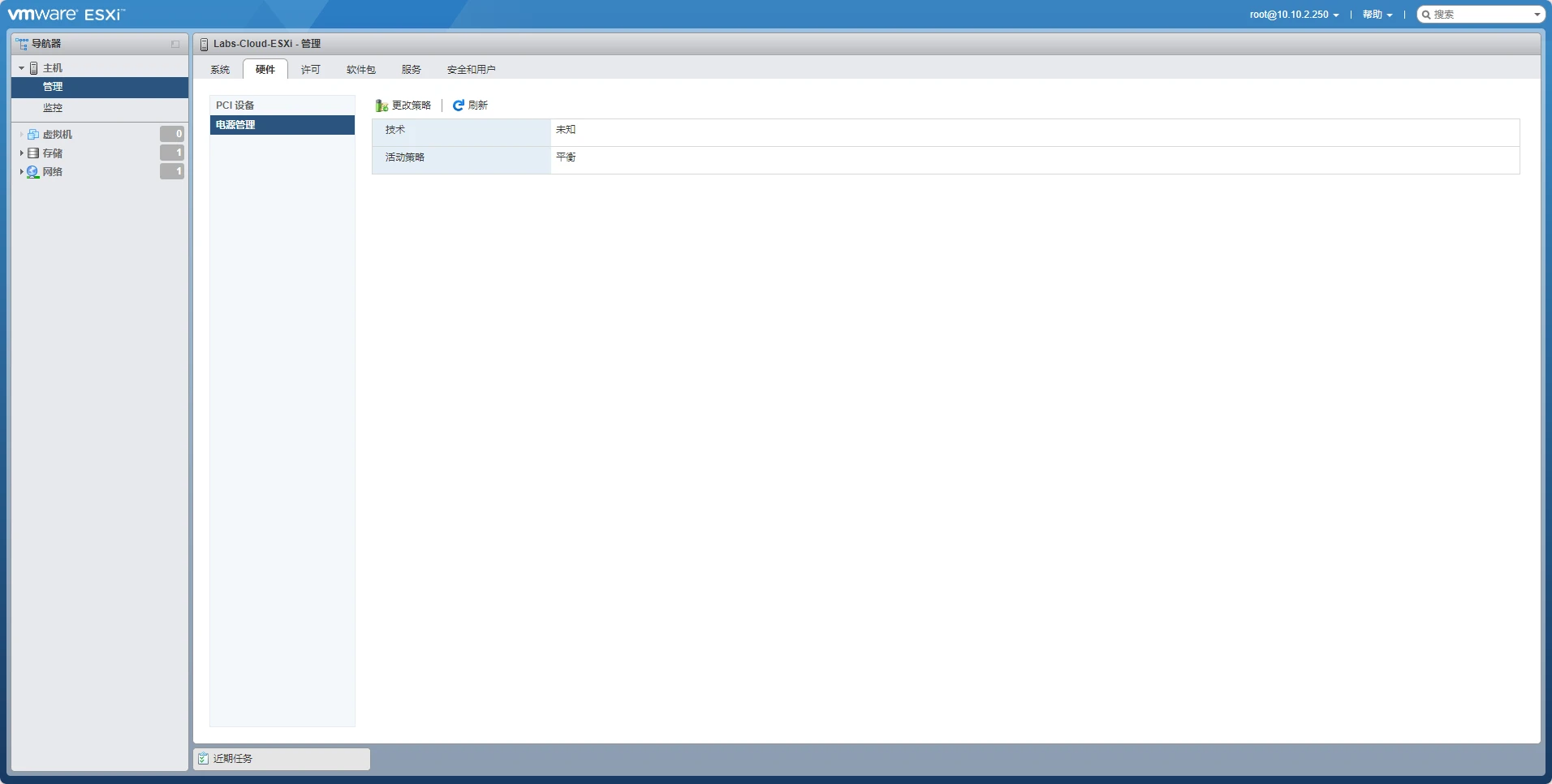

③ 选择“硬件”，可查看ESXi主机硬件信息，包括PCI设备、电源管理，如图2-44所示。

图 2-44 ESXI主机硬件管理

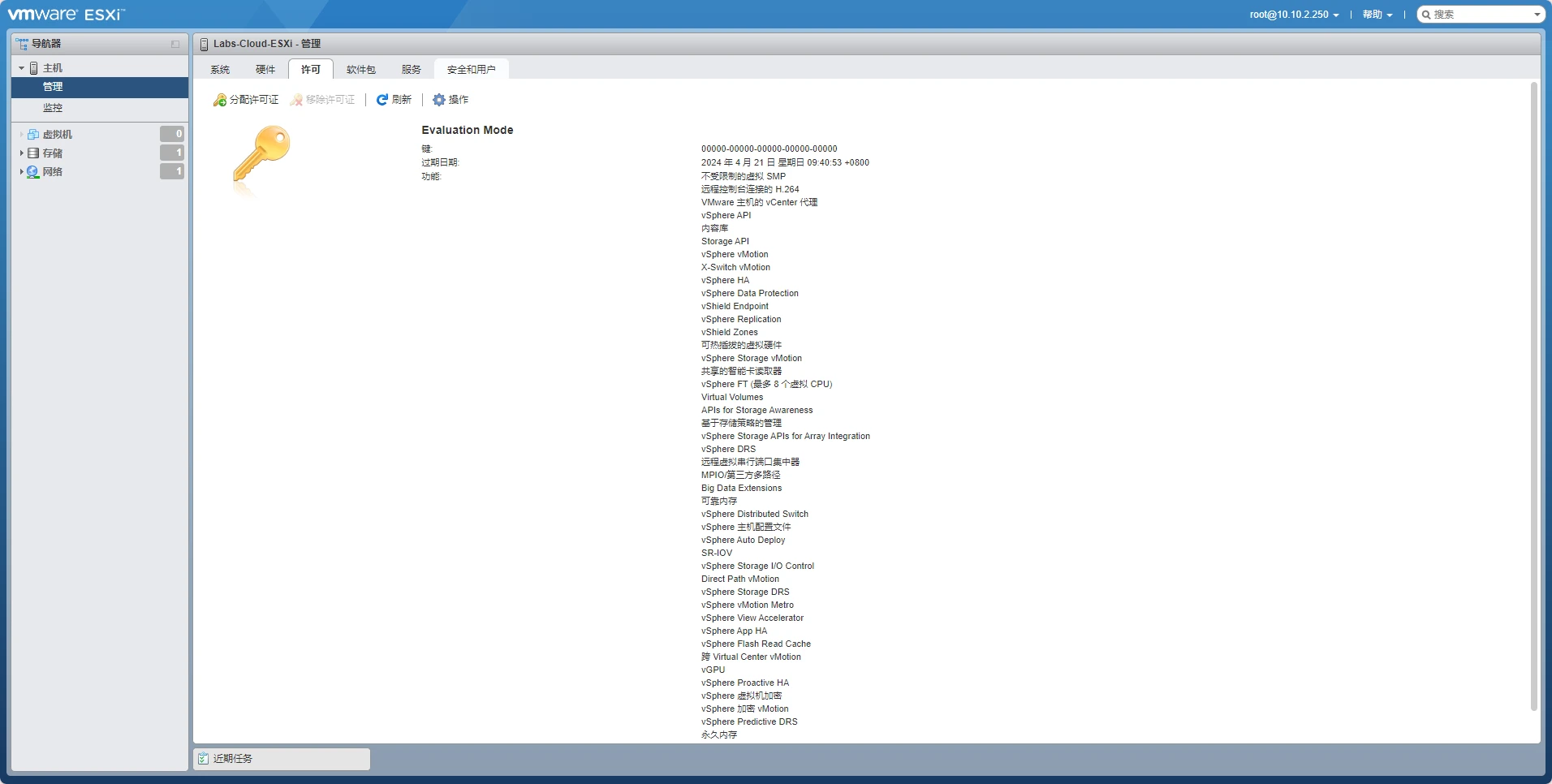

④ 选择“许可”，可查看ESXi主机许可配置信息、分配和移除许可证，如图2-45所示。

图 2-45 ESXi主机许可管理

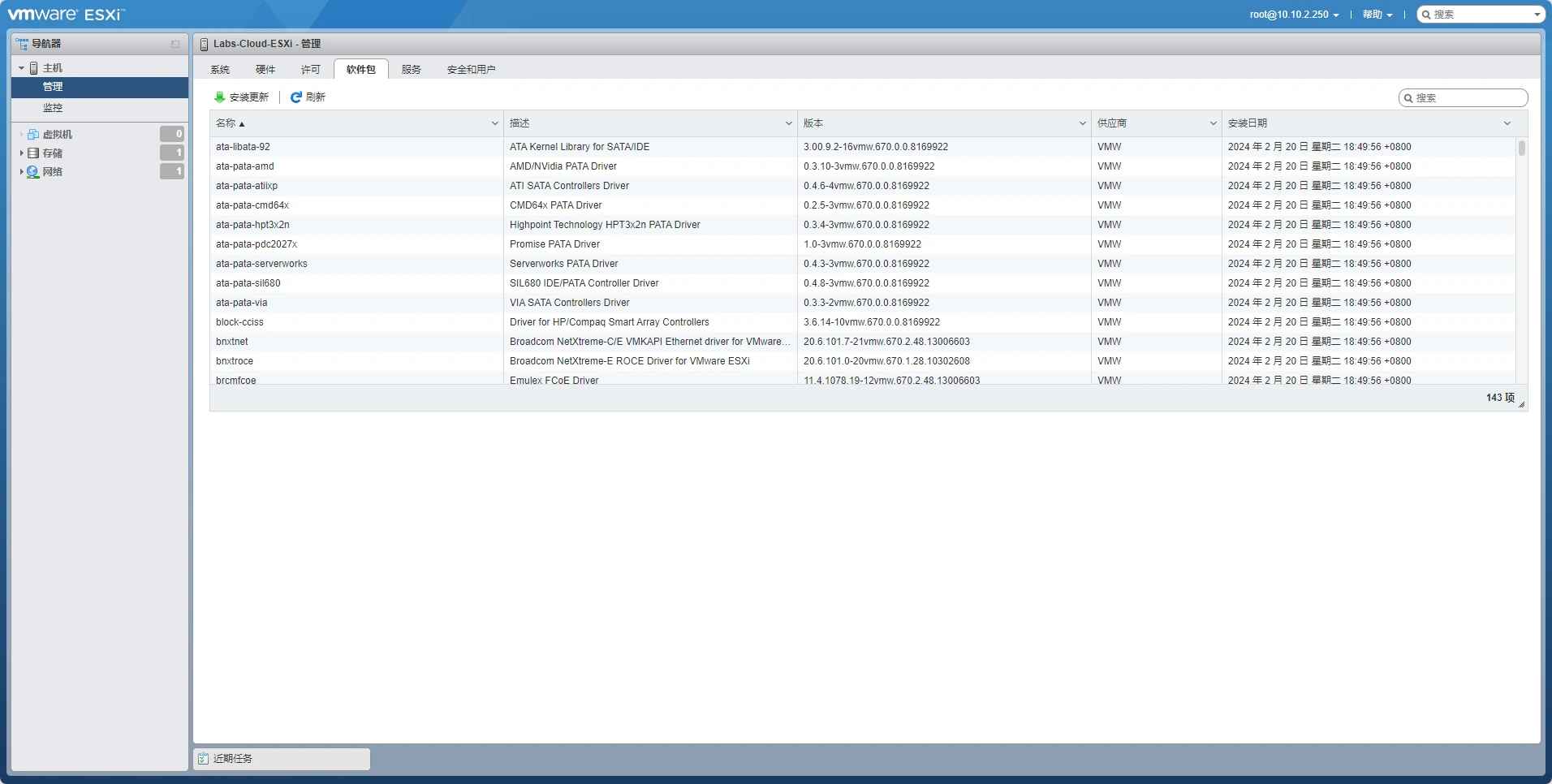

⑤ 选择“软件包”，可查看ESXi主机软件包信息、安装更新软件包，如图2-46所示。

图 2-46 ESXi主机软件包管理

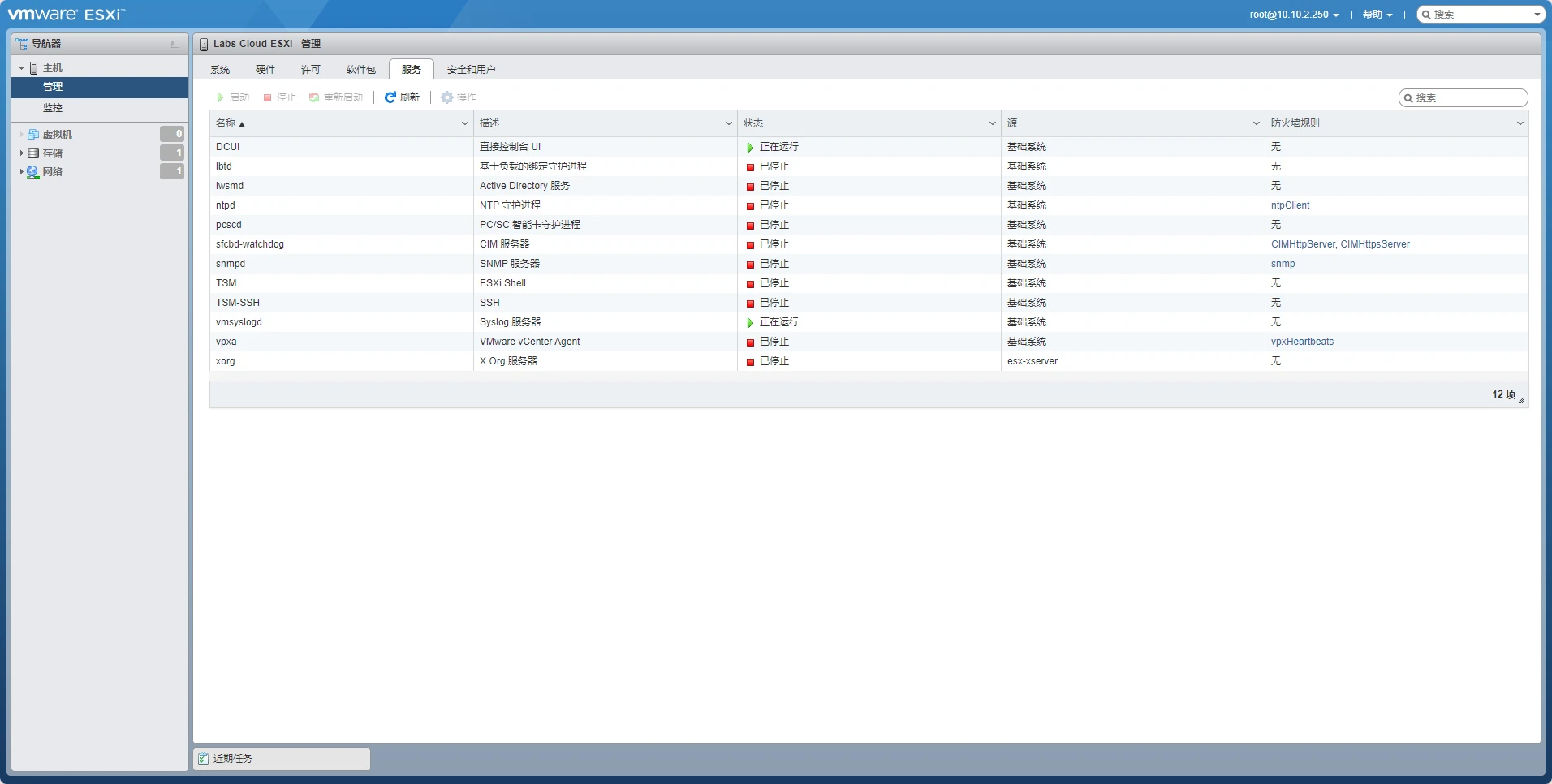

⑥ 选择“服务”，可查看ESXi主机服务列表、启动/停止/重启指定服务，如图2-47所示。

图 2-47 ESXi主机服务管理

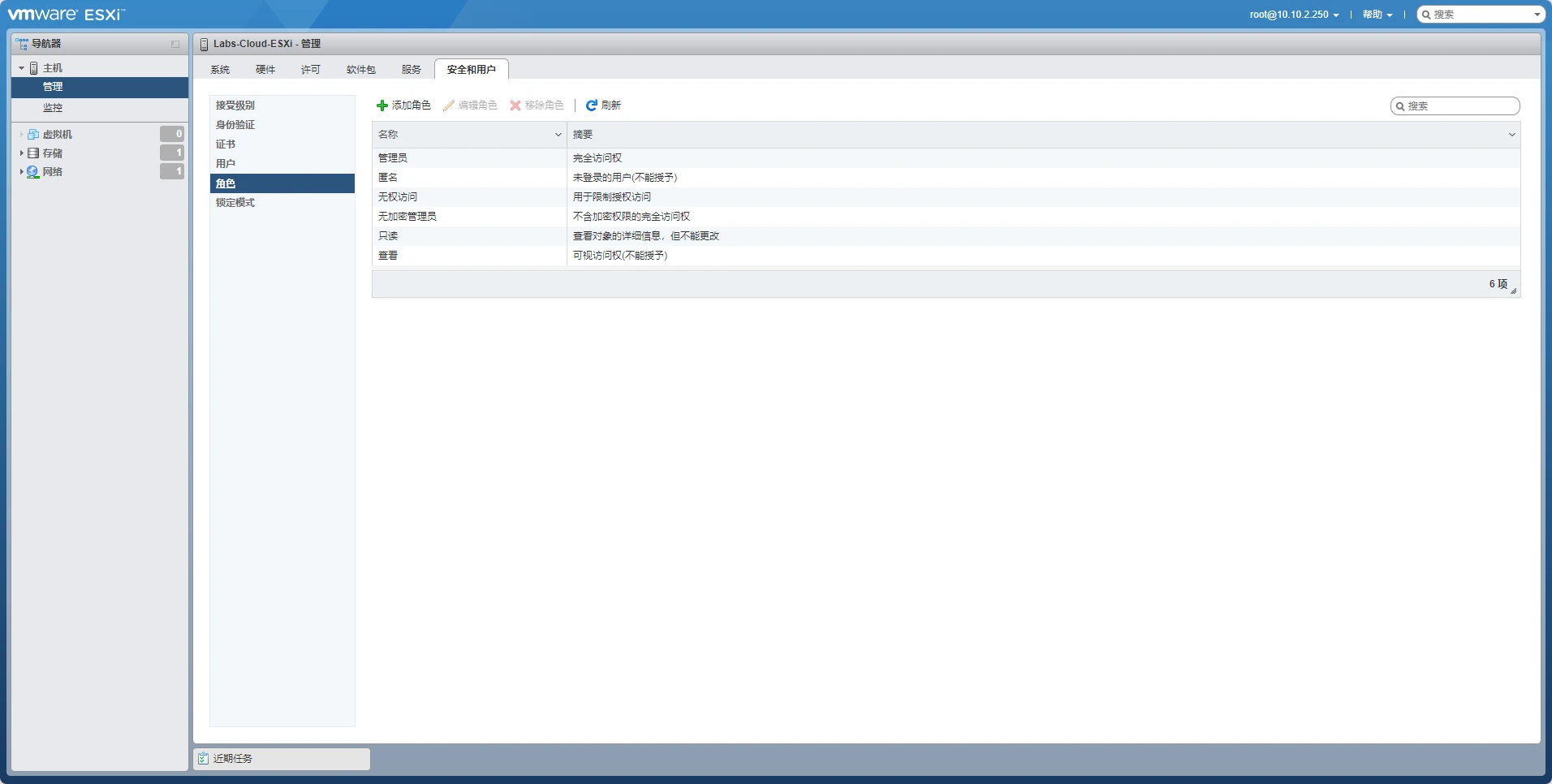

⑦ 选择“安全和用户”，可查看ESXi主机安全和用户相关配置信息，包括接受级别、身份验证、证书、用户、角色、锁定模式，如图2-48所示。

图 2-48 ESXi主机安全和用户管理

（4）查看ESXi主机监控信息

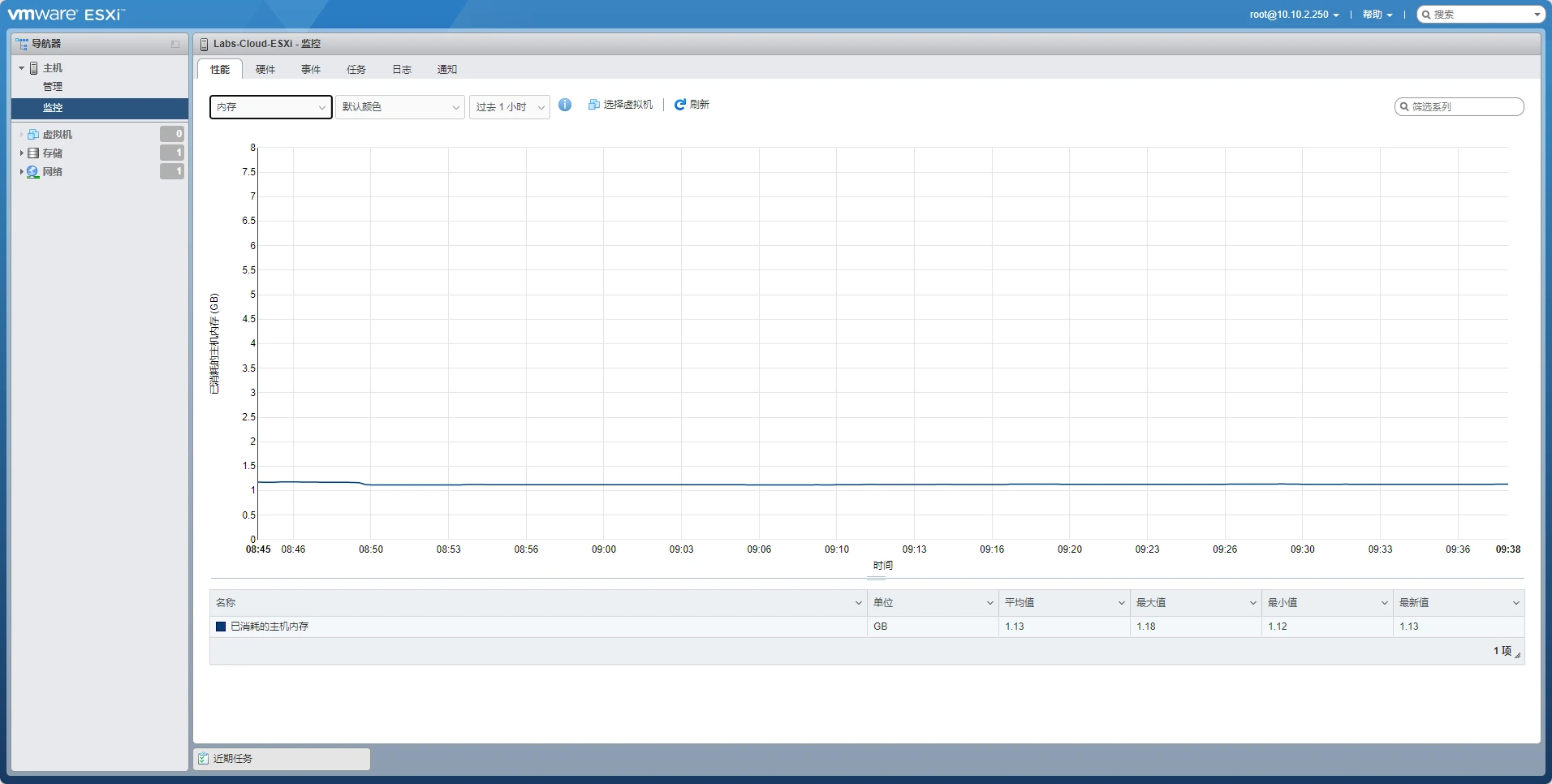

在VMware Host Client客户端导航器，单击“主机”>“监控”，选择“性能”，可查看ESXi主机的CPU、内存、网络、磁盘等监控信息，如图2-49、2-50、2-51、2-52所示。

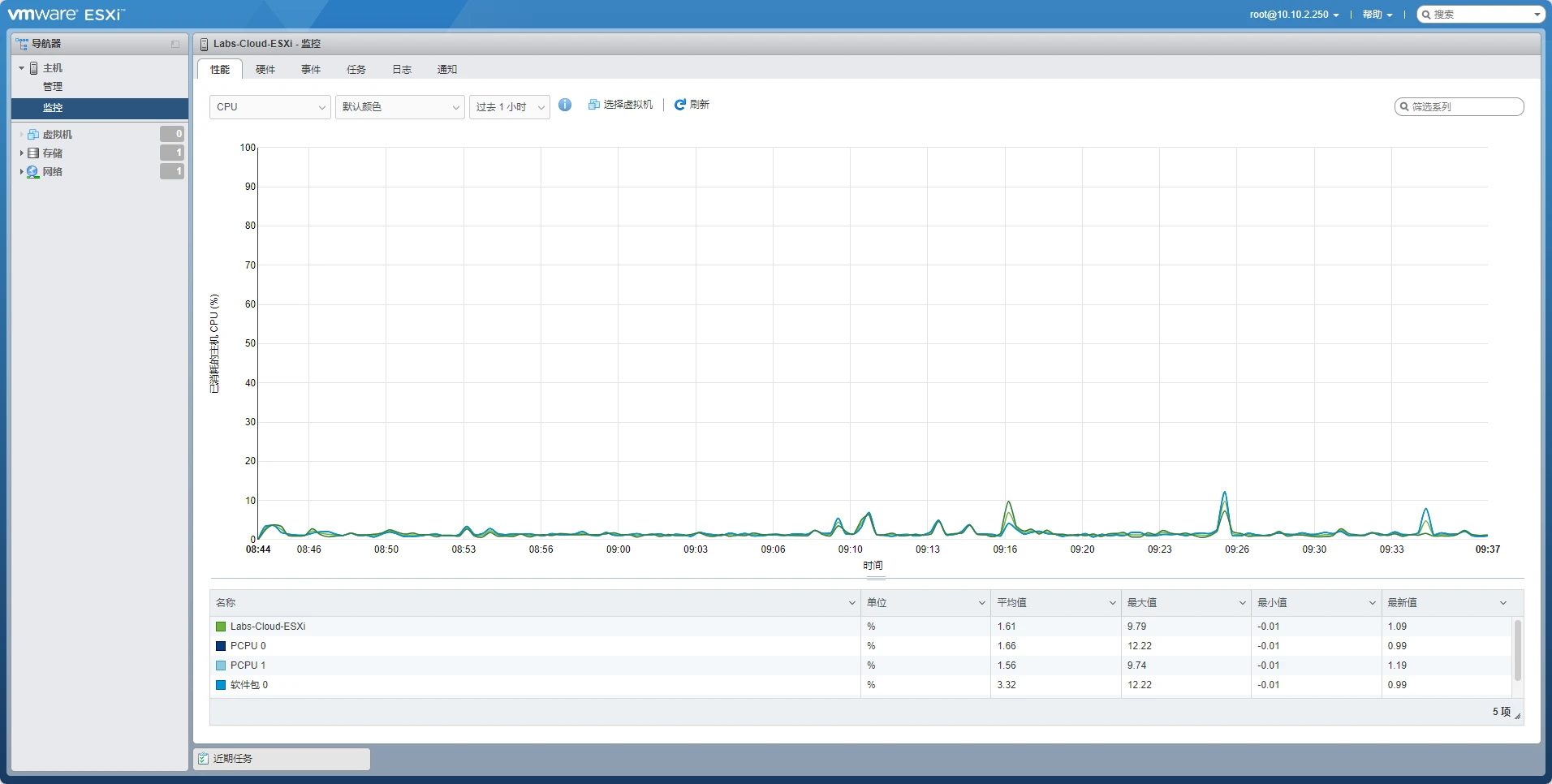

图 2-49 ESXi主机CPU监控

图 2-50 ESXi主机内存监控

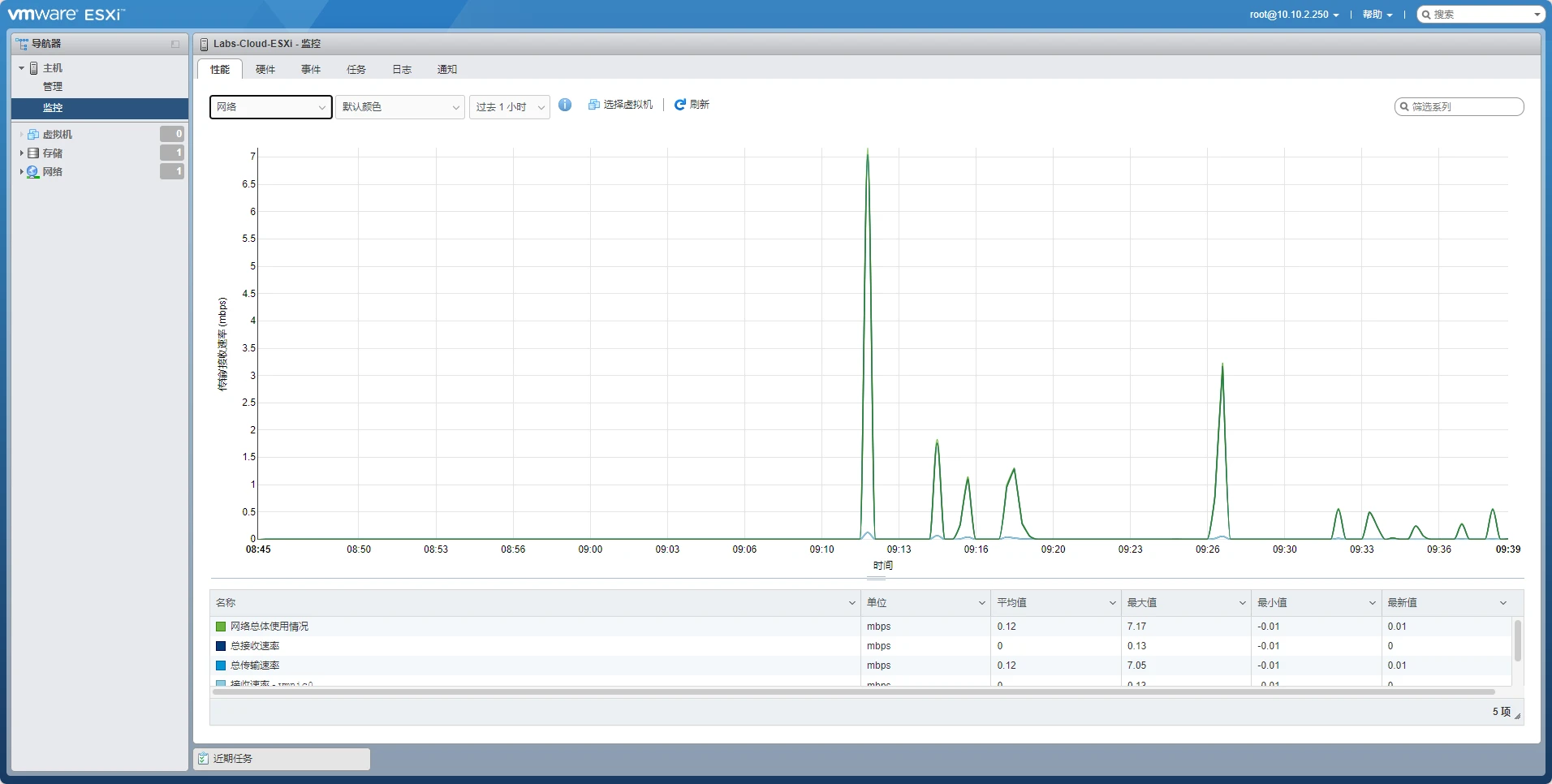

图 2-51 ESXi主机网络监控

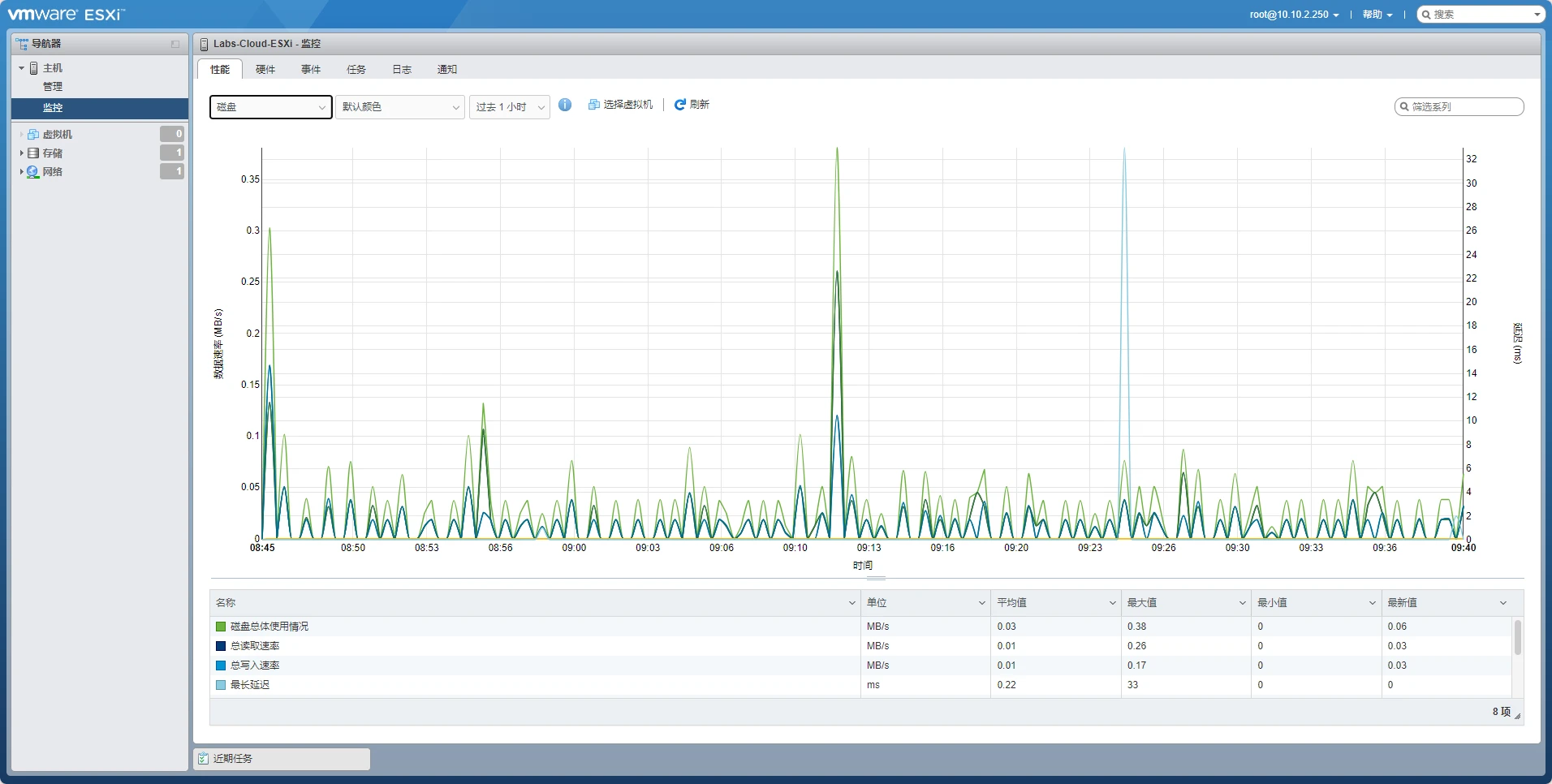

图 2-52 ESXi主机磁盘监控

（5）查看虚拟机信息

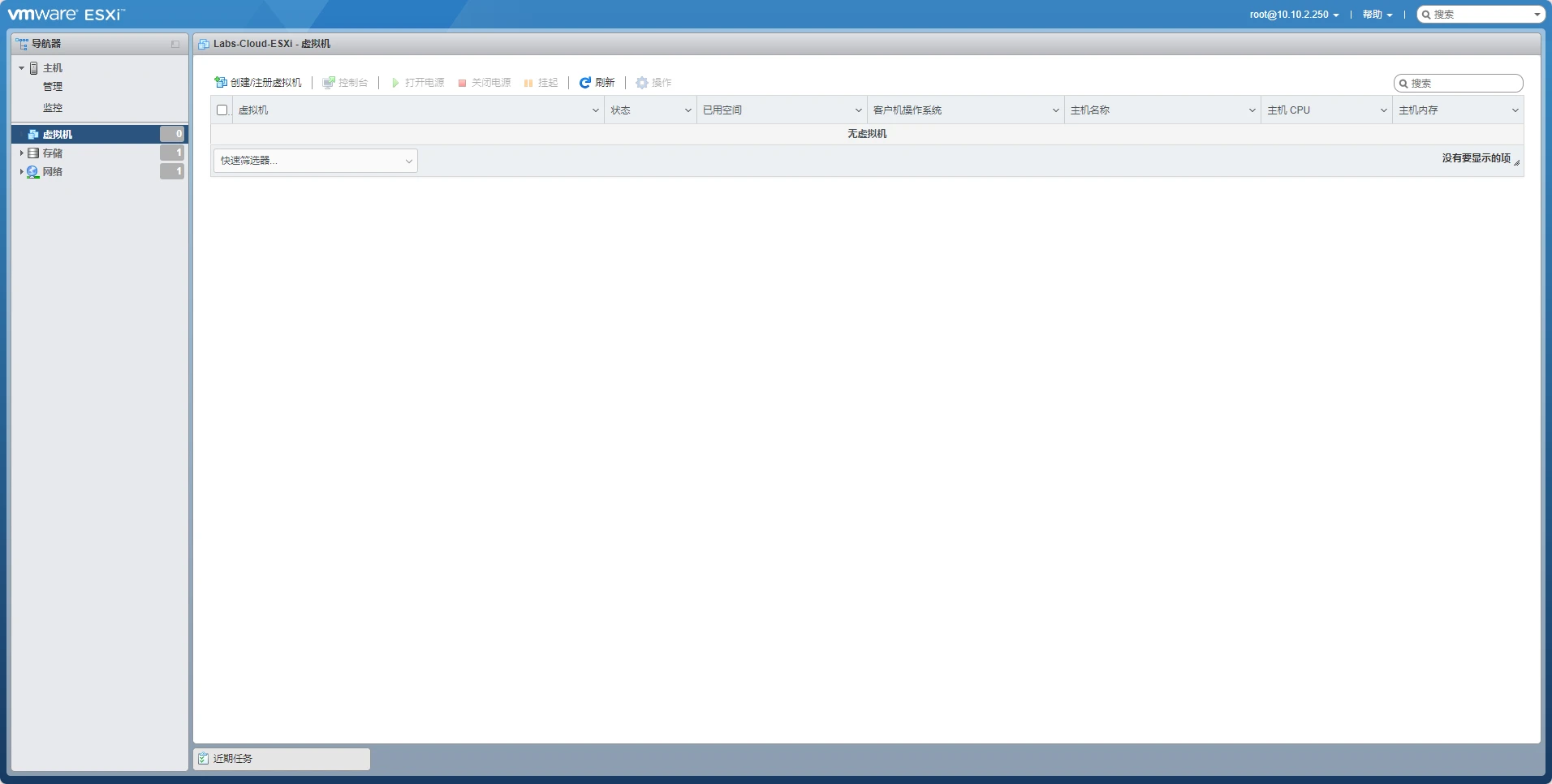

在VMware Host Client客户端导航器，单击“虚拟机”，可查看虚拟机列表、创建/注册虚拟机、对虚拟机执行打开电源/关闭电源/挂起/删除等操作，如图2-53所示。

图 2-53 虚拟机管理

（6）查看存储配置信息

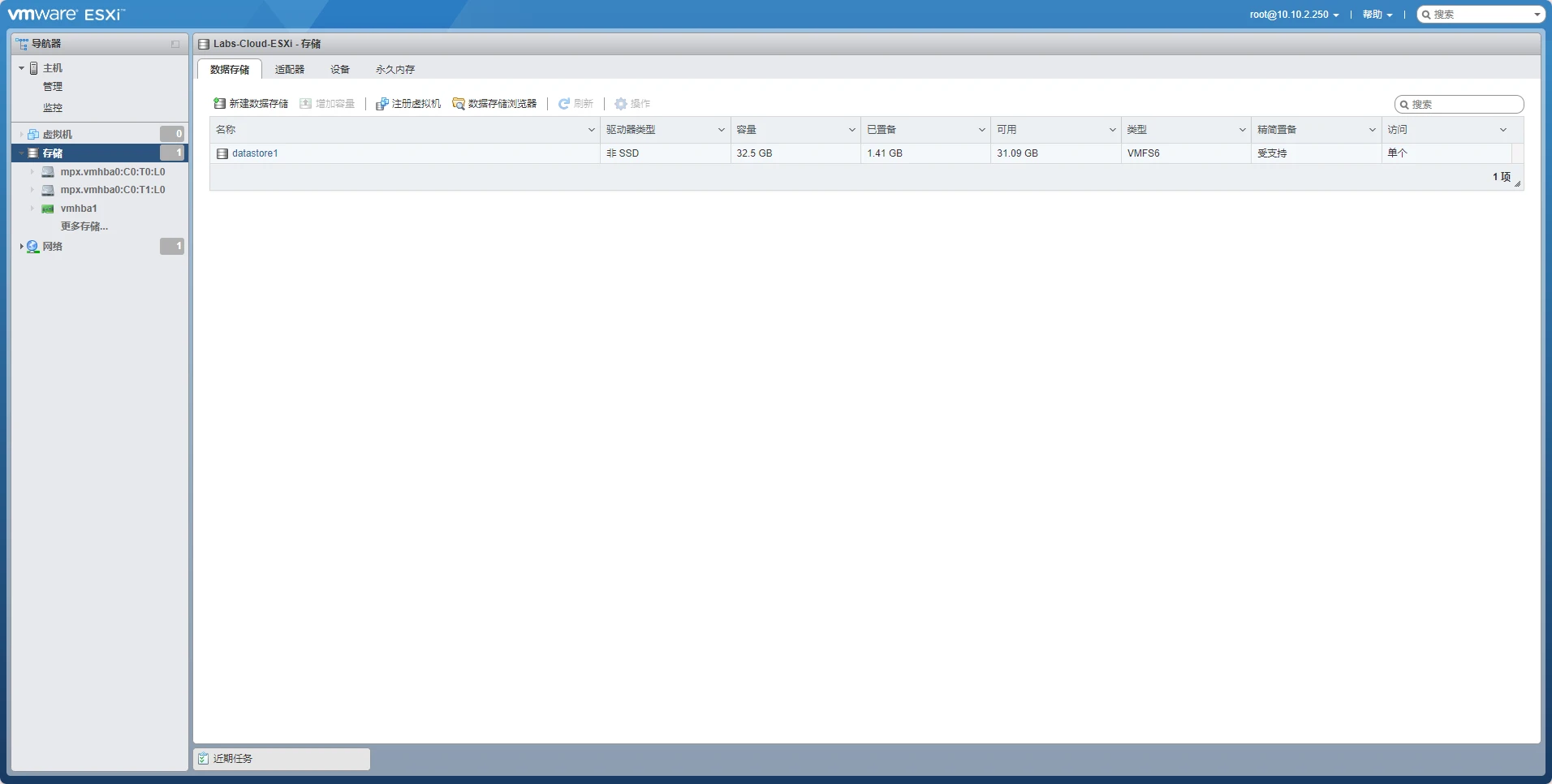

在VMware Host Client客户端导航器，单击“存储”，选择“数据存储”，可查看存储列表（包括存储名称、容量、类型等信息）、新建数据存储、查看指定存储的文件和目录、重命名存储名称等，如图2-54所示。

图 2-54 数据存储管理

（7）查看网络配置信息

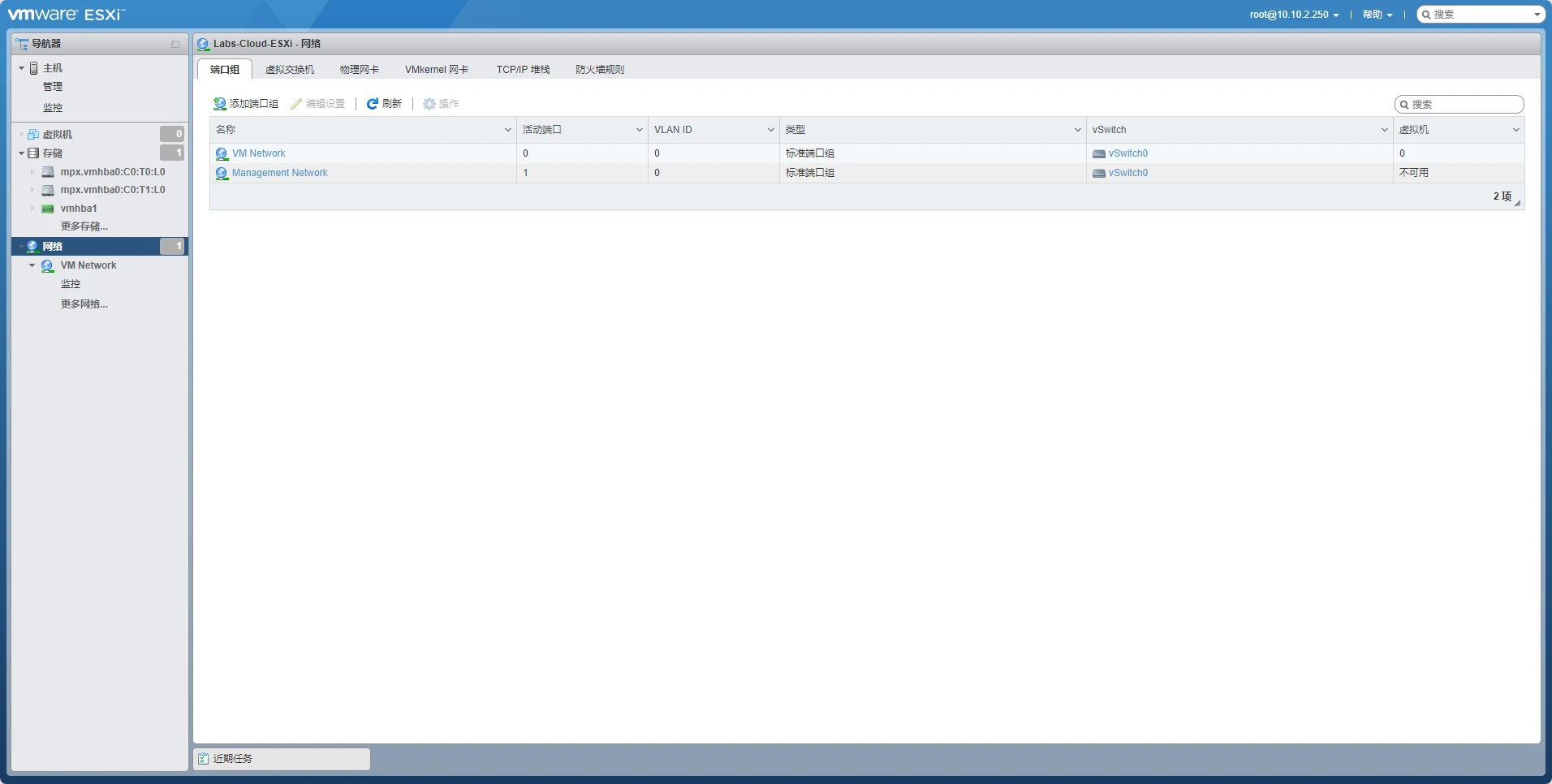

① 在VMware Host Client客户端导航器，单击“网络”，选择“端口组”，可查看端口组列表（端口组名称、活动端口、VLAN ID、类型、vSwitch、虚拟机等信息）、添加端口组、编辑端口组、删除端口组等，如图2-55所示。

图 2-55 网络端口组管理

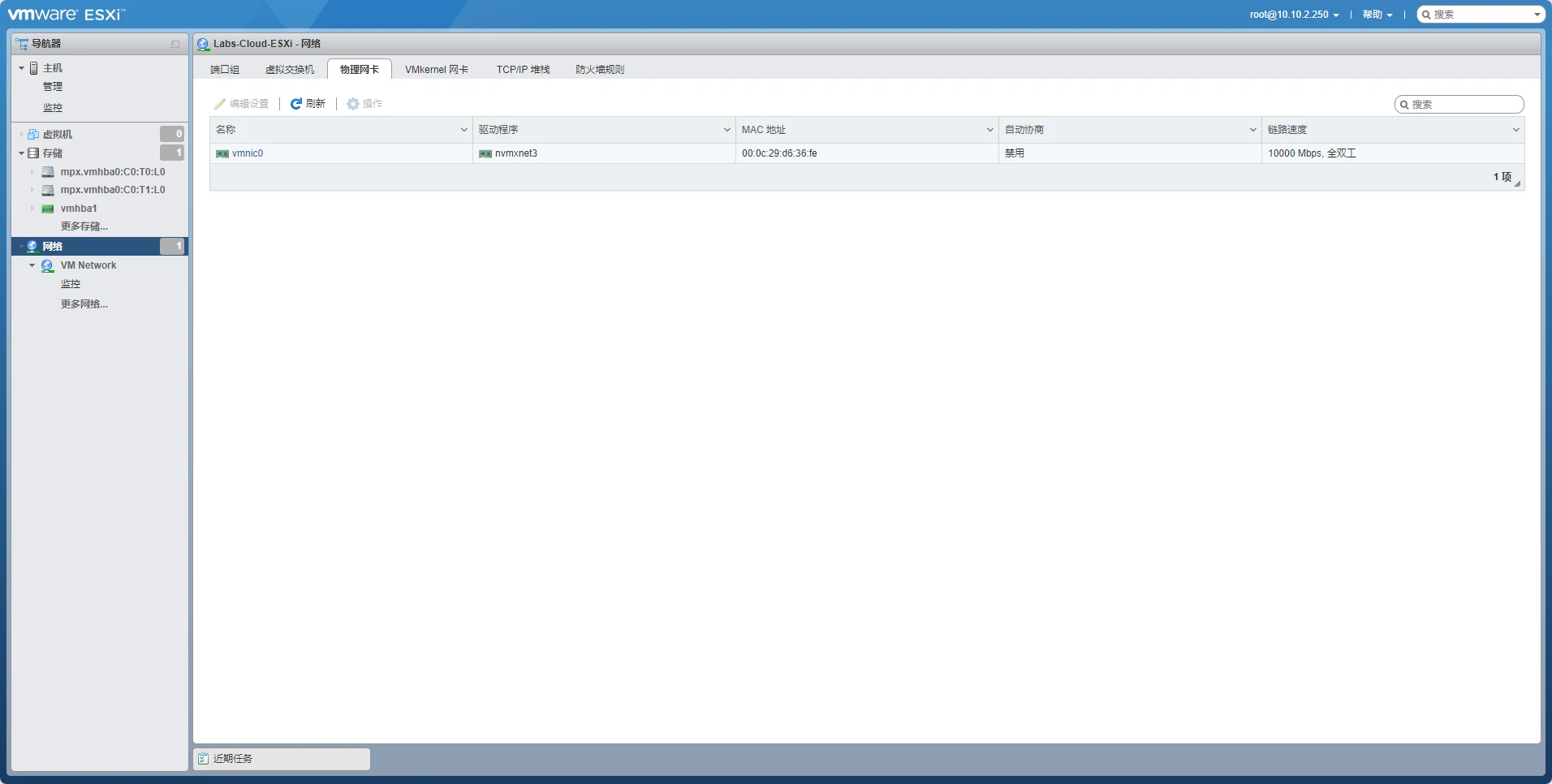

② 选择“物理网卡”，可查看物理网卡列表（包括物理网卡名称、驱动程序、MAC地址、自动协商、链路速度等信息）、编辑设置物理网卡，如图2-56所示。

图 2-56 物理网卡管理

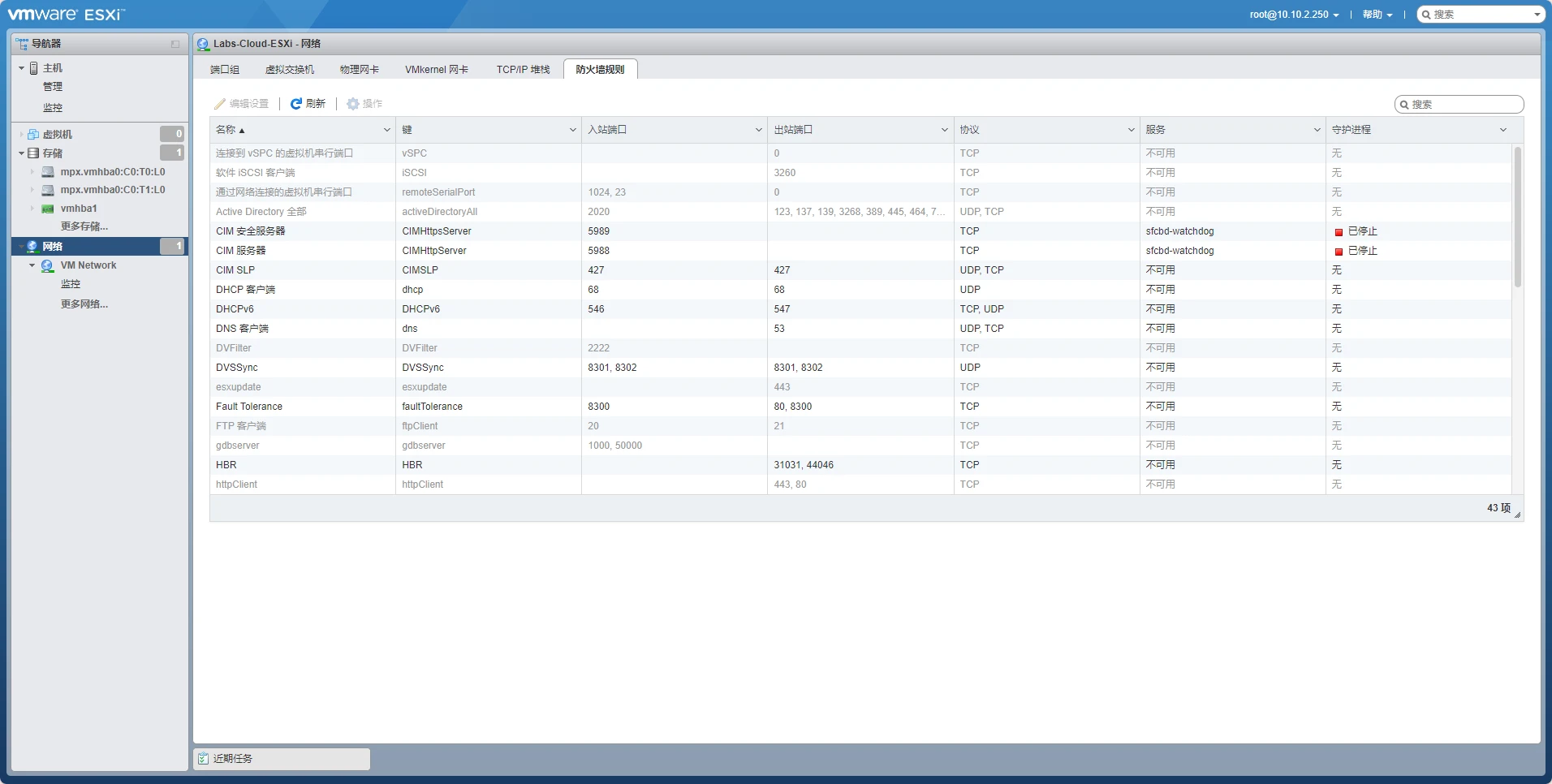

③ 选择“防火墙规则”，可查看防火墙规则列表（包括防火墙规则名称、键、入站端口、出站端口、协议、服务、守护进程等信息）、启用/禁用防火墙规则、编辑设置防火墙规则，如图2-57所示。

图 2-57 防火墙规则管理七、实验考核

实验考核分为【实验随堂查】和【实验线上考】两个部分。

实验随堂查：每个实验设置3-5考核点。学生完成实验任务后，任课教师随机选择一个考核点，学生现场进行演示和汇报讲解。

实验线上考：每个实验设置5-10个客观题。学生通过线上考核平台（课堂派）进行作答。

1、实验随堂查

本实验随堂查设置3个考核点，具体如下。

考核点1：安装VMware WorkStation Pro并能够实现其网络配置。

考核点2：安装VMware vSphere ESXi 6.7并能够实现其网络配置。

考核点3：对虚拟机的仅主机、桥接、NAT三种网络连接模式进行简单介绍（三种模式的区别）。

2、实验线上考

本实验线上考共10题，其中单选3题、多选2题、判断3题、填空2题。
