Axure 教程：利用图表前端插件实现高级可视化图表

如何通过图标前端插件完成高级可视化图表？笔者在此给出了详细教程，与大家分享~~

后台开发中避免不了实现一些可视化的图表，主要制作的方法有四种：Excel表格截图、Axure图形绘制、Axure网页框架和Axure第三方图表元件。

第三个“Axure网页框架”需要结合antv、echarts、HighCharts等前端可视化插件代码。

第四个“Axure第三方图表元件”，是由技术大佬开发的Axhub Charts图表元件。但是图表的元件数有限，适合快速搭建简单的图表，但是无法满足我们更复杂的图表设计。

因此，想要更高级的可视化图表还是需要通过第三种方法实现。接下来，给大家详细讲解具体方法（此教程以echarts为例）：

ECharts是一款由百度前端技术部开发的，基于Javascript的数据可视化图表库，提供直观，生动，可交互，可个性化定制的数据可视化图表。

具体实现方法第一步

从左侧【元件库】拉入一个【内联框架】作为可视化图表的载体。如下所示：

第二步

1. 浏览器打开echarts的可视化图表官网链接地址：

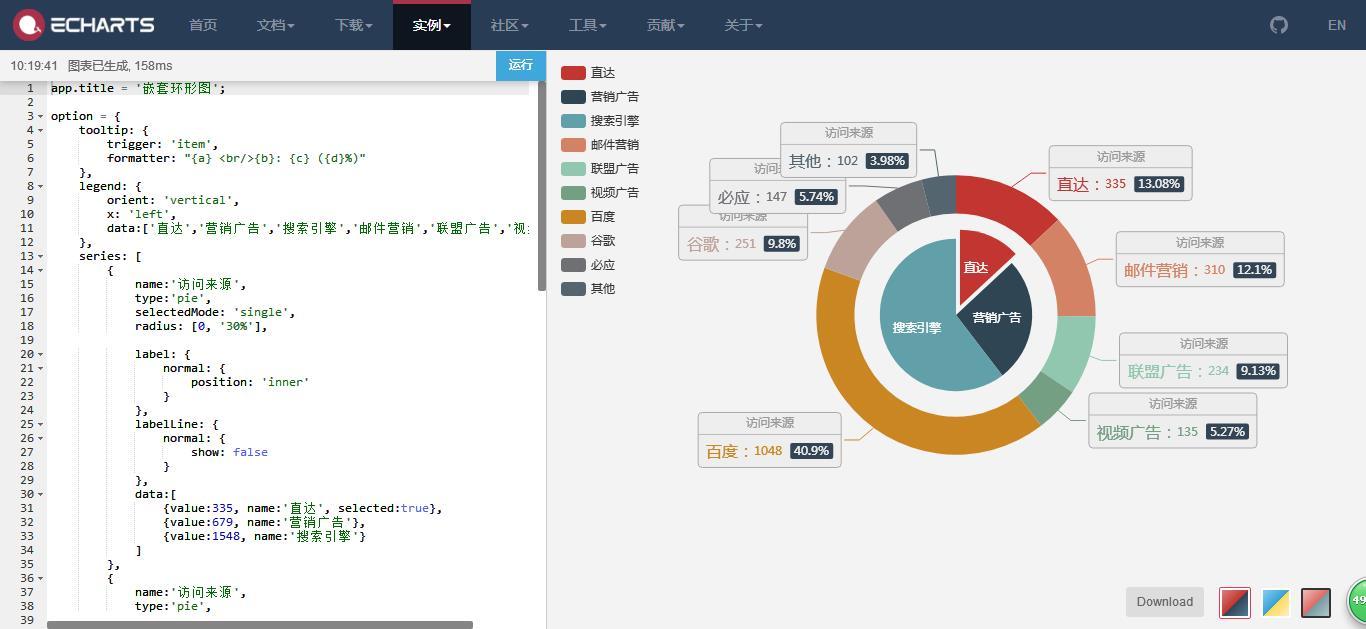

2. 选择符合你要求的可视化图表，点击进入编辑运行页面：此教程以这个复杂的可视化案例讲解，链接如下：

图形如下所示：

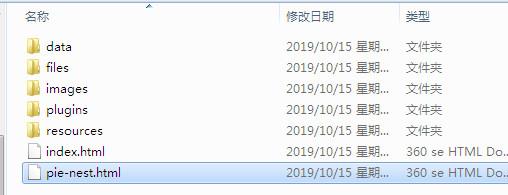

点击右下角的【Download】将图表的前端代码下载下来，文件为pie-nest.html。再将此文件放在Axure源文件之前发布生成文件夹里面，如下所示：

你可以在代码编辑器中修改成自己想要的数据指标以及数据项；

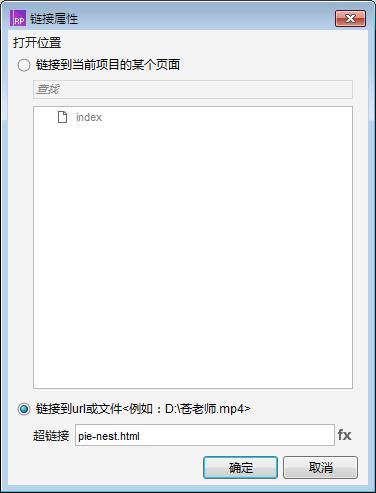

3. 双击【内联框架】，选择下面的【链接到url或文件】的选项，并将pie-nest.html链接输入进去。如下所示：

第三步

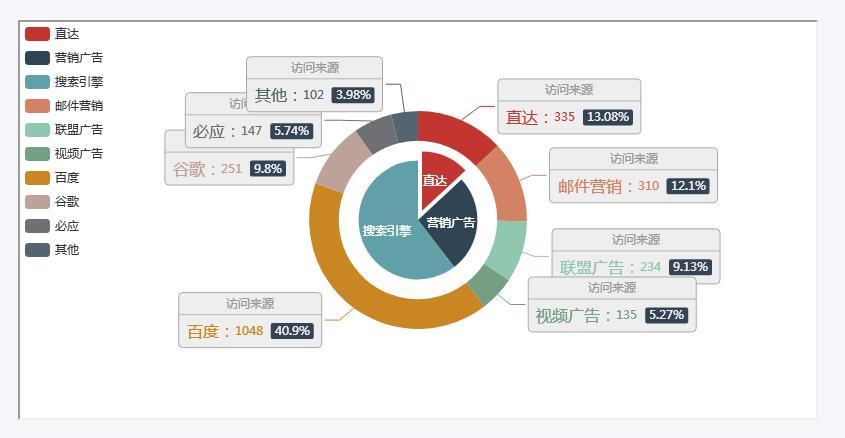

双击文件夹中的index代码文件，即可查看到刚才链接的可视化图表效果。如下所示：

只能打开生成的文件夹中的对应页面html文件，才能看到图表。

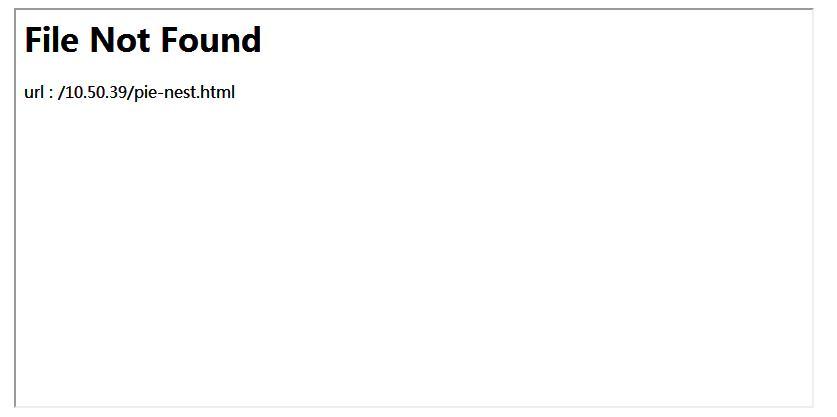

如果从Axure源文件直接点击右上角的【预览】按钮，是无法看到的。出现如下的情况：

教程源文件

百度云教程源文件：

提取码: ei5r
